Реферат

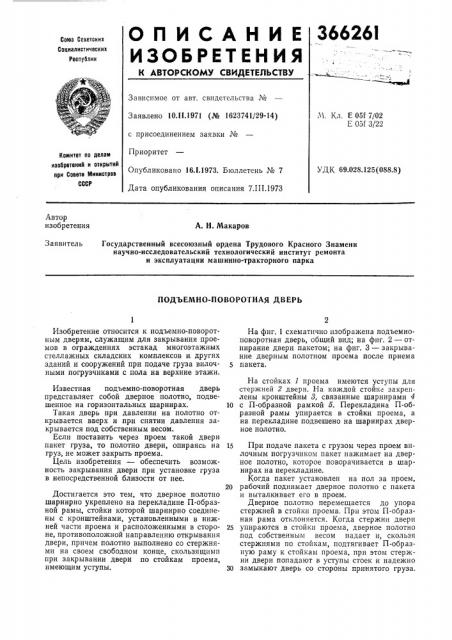

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

36626!

Союз Советских

Социалистических

Республик

-чик4

Зависимое от авт. свидетельства ¹

Ч. Кл. Е 05f 7/02

E 05f 3/22

Заявлено 10Л1.1971 (№ 1623741/29-14) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 69028 125(088 8) Опубликовано 16.1.1973. Бюллетень № 7

Дата опубликования описания 7.П1.1973

Автор изобретения

А. Н. Макаров

Заявитель

Государственный всесоюзный ордена Трудового Красного Знамени научно-исследовательский технологический институт ремонта и эксплуатации машинно-тракторного парка

ПОДЪЕМНО-ПОВОРОТНАЯ ДВЕРЬ

Изобретение относится к подъемно-поворотным дверям, служащим для закрывания проемов в ограждениях эстакад многоэтажных стеллажных складских комплексов и. других зданий и сооружений при подаче груза вилочными погрузчиками с пола на верхние этажи.

Известная подъемно-поворотная дверь представляет собой дверное полотно, подвешенное на горизонтальных шарнирах.

Такая дверь при давлении на полотно открывается вверх и при снятии давления закрывается под собственным весом.

Если поставить через проем такой двери пакет груза, то полотно двери, опираясь на груз, не может закрыть проема.

Цель изобретения — обеспечить возможность закрывания двери при установке груза в непосредственной близости от нее.

Достигается это тем, что дверное полотно шарнирно укреплено на перекладине П-образной рамы, стойки которой шарнирно соединены с кронштейнами, установленными в нижней части проема и расположенными в стороне, противоположной направлению открывания двери, причем полотно выполнено со стержнями на своем свободном конце, скользящими при закрывании двери по стойкам проема, имеющим уступы.

На фиг. 1 схематично изображена подъемноповоротная дверь, общий вид; на фиг. 2 — отпирание двери пакетом; на фиг. 3 — закрывание дверным полотном проема после приема пакета.

На стойках 1 проема имеются уступы для стержней 2 двери. На каждой стойке закреплены кронштейны 3, связанные шарнирами 4

10 с П-образной рамкой 5. Перекладина П-образной рамы упирается в стойки проема, а на перекладине подвешено на шарнирах дверное полотно.

15 При подаче пакета с грузом через проем вилочным погрузчиком пакет нажимает на дверное полотно, которое поворачивается в шарнирах на перекладине.

Когда пакет установлен на пол за проем, 20 рабочий поднимает дверное полотно с пакета и выталкивает его в проем.

Дверное полотно перемещается до упора стержней в стойки проема. При этом П-образная рама отклоняется. Когда стержни двери

2S упираются в стойки проема, дверное полотно под собственным весом падает и, скользя стержнями по стойкам, подтягивает П-образную раму к стойкам проема, при этом стержни двери попадают в уступы стоек и надежно

Зо замыкают дверь со стороны принятого груза.

366261

Предмет изобретения

Фиг 5

Составитель Л. Ройтельмаи

Редактор С. Ежкова Техред Т. Ускова Корректор А. Васильева а ка з 446116 Изд. № 126 Тираж 523 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7Ê-35, Раушская наб., д. 4/5

Типография, нр. Сапунова, 2

Подъемно-поворотная дверь, включающая полотно, установленное с возможностью поворота вокруг горизонтальной оси, отличающаяся тем, что, с целью обеспечения возможности закрывания двери, при установке груза в непосредственной близости от нее, ее полотно шарнирно укреплено на перекладине П-образной рамы, стойки которой шарнирно соединены с кронштейнами, установленными в нижней части проема и расположенными в стороне, противоположной направлению от5 крывания двери, причем, полотно выполнено со стержнями на своем свободном конце, скользящими при закрывании двери по стойкам проема, имеющим уступы.
