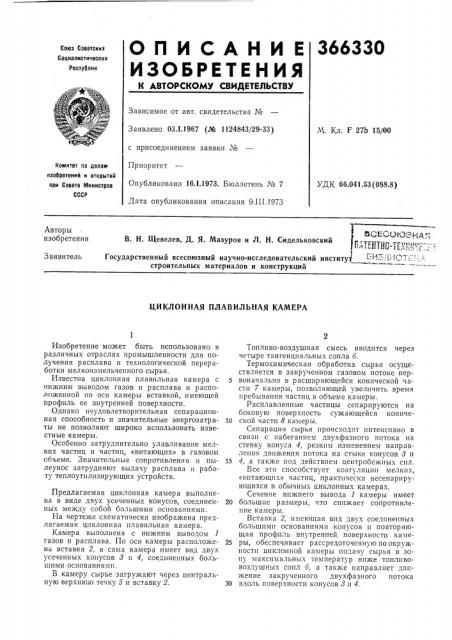

О П И С А Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 03.1.1967 (№ 1124843/29-33) с присоединением заявки №

Приоритет

Опубликовано 16.1.1973. Бюллетень № 7

Дата опубликования описания 9.III.1973

М. Кл. F 27Ь 15/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 66.041.53 (088.8) Авторы изобретения

В. Н. Щевелев, Д. Я. Мазуров и Л. Н. Сидельковский

Государственный всесоюзный научно-исследовательский институт строительных материалов и конструкций

Заявитель

ЦИКЛОННАЯ ПЛАВИЛЬНАЯ КАМЕРА

Изобретение может быть использовано в различных отраслях промышленности для получения расплава и технологической переработки мелкоизмельченного сырья.

Известна циклонная плавильная камера с нижним выводом газов и расплава и расположенной по оси камеры вставкой, имеющей профиль ее внутренней поверхности.

Однако неудовлетворительная сепарационная способность и значительные энергозатраты не позволяют широко использовать известные камеры.

Особенно затруднительно улавливание мелких частиц и частиц, «витающих» в газовом объеме. Значительные сопротивления и пылеунос затрудняют выдачу расплава и работу теплоутилизирующих устройств.

Предлагаемая циклонная камера выполнена в виде двух усеченных конусов, соединенных между собой большими основаниями.

На чертеже схематически изображена предлагаемая циклонная плавильная камера.

Камера выполнена с нижним выводом 1 газов и расплава. По оси камеры расположена вставка 2, а сама камера имеет вид двух усеченных конусов 8 и 4, соединенных большими основаниями.

В камеру сырье загружают через центральную верхнюю течку 5 и вставку 2.

Топливо-воздушная смесь вводится через четыре тангенцпальных сопла 6.

Термохимическая обработка сырья осуществляется в закрученном газовом потоке пер5 вонача IbHO в расширяющейся конической части 7 камеры, позволяющей увеличить время пребывания частиц в объеме камеры.

Расплавленные частицы сепарируются на боковую поверхность сужающейся кониче10 ской части 8 камеры.

Сепарация сырья происходит интенсивно в связи с набеганнем двухфазного потока на стенку конуса 4, резким изменением направления движения потока на стыке конусов 8 и

15 4, а также под действием центробежных сил.

Все это способствует коагуляции мелких, «витающих» частиц, практически несепарирующихся в обычных циклонных камерах.

Сечение нижнего вывода 1 камеры имеет

20 большие размеры, что снижает сопротивление камеры.

Вставка 2„имеющая вид двух соединенных большими основаниями конусов и повторяющая профиль внутренней поверхности каме25 ры, обеспечивает рассредоточенную по окружности циклонной камеры подачу сырья в зону максимальных температур ниже топливовоздушных сопл 6, а также направляет движение закрученного двухфазного потока

З0 вдоль поверхности конусов 3 и 4. 66633О

Предмет изобретения

Составитель T. Губарева

Техред Л, Богданова

Корректоры: В, Петрова и Е. Давыдкина

Редактор С. Ежкова

3 434/13 аказ Изд. № 120 Тираж 602 Подписное ов СССР.

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

При этом уменьшается объем, в котором расширяются воздушные струи и исключается возможность прямого попадания частиц сырья в выходное отверстие камеры.

Корпус циклонной камеры выполнен водоохлаждаемым с гарниссажной футеровкой.

Из камеры расплав выпускается в камеру перегрева 9 с вводами 10 для технологических добавок. Из камеры перегрева 9 расплав удаляется через летку 11.

Циклонная плавильная камера для термообработки мелкоизмельченного минерального

5 сырья с нижним выводом газов и расплава и расположенной по оси камеры вставкой, имею1цей профиль внутренней поверхности камеры, отличающаяся тем, что, с целью, улучшения сепарации материала и снижения энер10 гетических затрат, циклонная камера выполнена в виде двух усеченных конусов, соединенных между собой большими основаниями.
