Реферат

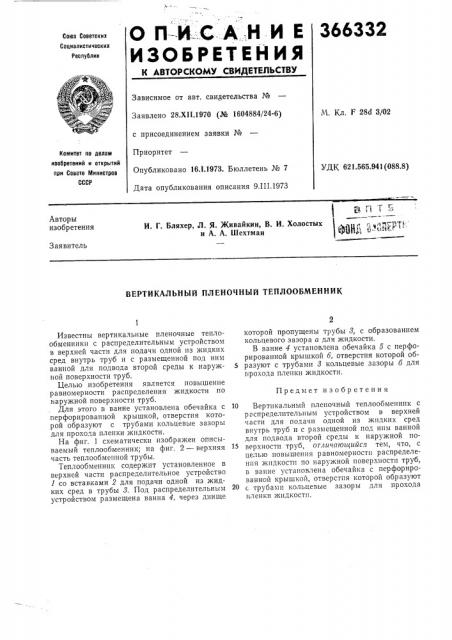

О П---И-.C A Í И Е

ИЗОБРЕТЕЙ ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

366332

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.Х11.1970 (№ 1604884/24-6) с присоединением заявки №

Приоритет

Опубликовано 16.|.1973. Бюллетень № 7

Дата опубликования описания 9.111.1973

М. Кл. F 28d 3/О2

Комитет по делам изобретений и открытий при Совете слииистрае

СССР

УДК 621.565.941 (О88.8) Авторы изобретения

И. Г. Бляхер, Л. Я. )Кивайкин, В. И. Холостых и А. А. Шехтман

Заявитель

ВЕРТИКАЛЪНЪ|Й ПЛЕНОЧНЫЙ ТЕПЛООБМЕННИК

Известны вертикальные пленочные теплообменники с распределительным устройством в верхней части для подачи одной из жидких сред внутрь труб и с размещенной под ним ванной для подвода второй среды к наружной поверхности труб.

Целью изобретения является повышение равномерности распределения жидкости по наружной поверхности труб.

Для этого в ванне установлена обечайка с перфорированной крышкой, отверстия которой образуют с трубами кольцевые зазоры для прохода пленки жидкости.

На фиг. 1 схематически изображен описываемый теплообменник; на фиг, 2 — верхняя часть теплообмепной трубы.

Теплообменник содержит установленное в верхней части распределительное устройство

1 со вставками 2 для подачи одной из жидких сред в трубы 8. Под распределительным устройством размещена ванна 4, через днище которой пропущены трубы 8, с образованием кольцевого зазора а для жидкости.

В ванне 4 установлена обечайка 5 с перфорированной крышкой б, отверстия которой об5 разуют с трубами 8 кольцевые зазоры б для прохода пленки жидкости.

Предмет изобретения

10 Вертикальный пленочный теплообменнпк с распределительным устройством в верхней части для подачи одной из жидких сред внутрь труб и с размещенной под нпм ванной для подвода второй среды к наружной по15 верхности труб, отличающийся тем, что, с целью повышения равномерности распределения жидкости по наружной поверхности труб, в ванне установлена обечайка с перфорированной крышкой, отверстия которой образуют с трубамп кольцевые зазоры для прохода пл ен ки жидкости.

368832

Редактор Е. Кравцова

Заказ 434(15 Изд, № 120 Тираж 602 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Ю. Мартинчик

Техред Л. Богданова

Корректоры: В. Петрова и Е. Давыдкина
