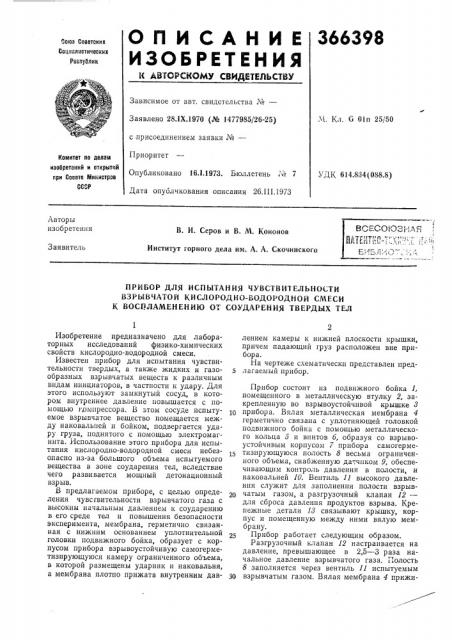

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сои|э Советских

Социелистических

Респтблик

Зависимое от авт. свидетельства №вЂ”

М. Кл. О 01п 25/50

Заявлено 28.IX.1970 (№ 1477985/26-25} с присоединением заявки №вЂ”

Приоритет

Опубликовано 16.1.1973. Бюллетень е 7

Дата опублчкования описания 26.III.1973

Комитет по делом изобретеиий и открытий при Совете Микистров

СССР

УДК 614 834(088 8) Авторы изобретения

В. И. Серов и В. M Кононов

Институт горного дела им. А. A. Скочинского

Заявитель

ПРИБОР ДЛЯ ИСПЬПАНИЯ ЧУВСТВИ1 ЕЛЬНОСТИ

ВЗРЫВЧАТОИ КИСЛОРОДНО-ВОДОРОДНОЙ СМЕСИ

К ВОСПЛАМЕНЕНИЮ OT СОУДАРЕНИЯ ТВЕРДЫХ ТЕЛ

Изобретение предназначено для лабораторных исследований физико-химических свойств кислородно-водородной смеси.

Известен прибор для испытания чувствительности твердых, а также жидких и газообразных взрывчатых веществ к различным видам инициаторов, в частности к удару. Для этого используют замкнутый сосуд, в котором внутреннее давление повышается с помощью гомпрессора. В этом сосуде испытуемое взрывчатое вещество помещается между наковальней и бойком, подвергается удару груза, поднятого с помощью электромагнита. Использование этого прибора для испытания кислородно-водородной смеси небезопасно из-за большого объема испытуемого вещества в зоне соударения тел, вследствие чего развивается мощный детонационный взрыв.

В предлагаемом приборе, с целью определения чувствительности взрывчатого газа с высоким начальным давлением к соударению в его среде тел и повышения безопасности эксперимента, мембрана, герметично связанная с нижним основанием уплотнительной головки подвижного бойка, образует с корпусом прибора взрывоустойчивую самогерметизирующуюся камеру ограниченного объема, в которой размещены ударник и наковальня, а мембрана плотно прижата внутренним давлением камеры к нижней плоскости крышки, причем падающий груз расположен вне прибора.

На чертеже схематически представлен пред5 лагаемый прибор.

Прибор состоит пз подвижного бойка 1, помещенного в металлическую втулку 2, закрепленную во взрывоустойчивой крышке 8 прибора. Вялая металлическая мембрана 4 герметично связана с уплотняющей головкой подвижного бойка с помощью металлического кольца б и винтов б, образуя со взрывоустойчивым корпусом 7 прибора самогерме15 тизирующуюся полость 8 весьма ограниченного объема, снабженную датчиком 9, обеспечивающим контроль давления в полости, и наковальней 10. Вентиль 11 высокого давления служит для заполнения полости взрыв2р чатым газом, а разгрузочный клапан 12— для сброса давления продуктов взрыва. Крепежные детали 18 связывают крышку, корпус и помещенную между ними вялую мембрануу.

Прибор работает следующим образом.

Разгрузочный клапан 12 настраивается на давление, превышающее в 2,5 — 3 раза начальное давление взрывчатого газа. Полость

8 заполняется через вентиль 11 испытуемым

80 взрывчатым газом. Вялая мембрана 4 прижи366398

Предмет изобретения

Составитель Ю. Шумов

Техред Г. Дворина Корректор Т. Гревцова

Редактор А. Батыгин

Заказ 616 9 Изд. № 163 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2 мается к взрывоустойчивой крышке 8 прибора давлением газа, уплотнительная головка

14 также прижимается к втулке 2, создавая самогерметизацию полости прибора. Между ударником 15 и наковальней 10 образуется зазор 1 — 2 мм. Необходимая энергия удар а достигается сбрасыванием груза на боек 1 с определенной высоты. Под действием ударного импульса блок 1 перемещается вниз и ударником 15 ударяет о наковальню 10.

В случае взрыва разгрузочный клапан 12 откроется, так как давление продуктов взрыва, регистрируемое датчиком 9, значительно превысит начальное давление взрывчатого газа.

Полость 8 освобождается окончательно от продуктов взрыва с помощью вентиля 11.

Для последующего опыта цикл повторяется.

Прибор для испытания чувствительности взрывчатой кислородно-водородной смеси к воспламенению от соударения твердых тел, включающий взрывоустойчивые корпус и крышку, образующие взрывную камеру, измерительную и разгрузочные арматуру, наковальню, ударник и гибкую мембрану, раз10 мещенную во взрывной камере, а также падающий груз, отличающийся тем, что, с целью определения чувствительности взрывчатого газа с высоким начальным давлением к соударению в его среде тел и повышения без15 опасности эксперимента, ударник установлен в самогерметизирующейся головке, подвижно размещен в крышке и герметично соединен с мембраной.
