Способ акустического каротажа скважин
Иллюстрации
Реферат

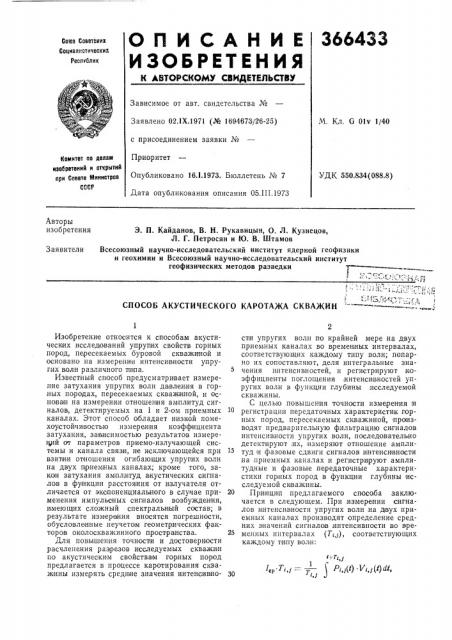

О П И С А Н И Е З664ЗЗ
ИЗОЬРЕТИНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Респтблик
Зависимое от авт. свидетельства №
Заявлено 02.1Х.1971 (№ 1694673(26-25) с присоединением заявки №
Приоритет
Опубликовано 16.1.1973. Бюллетень № 7
Дата опубликования описания 05.111.1973
М. Кл. G Olv 1(40
Комитет по делам изобретений и открытий при Совете Мииистрав
СССР
УДК 550.834 (088.8) Авторы изобретения
Э. П. Кайдаиов, В. H. Рукавицын, О. Л. Кузнецов, Л. Г. Петросян и Ю. В. Штамов
Всесоюзный научно-исследовательский институт ядерной геофизики и геохимии и Всесоюзный научно-исследовательский институт геофизических методов разведки
Заявители
СПОСОБ АКУСТИЧЕСКОГО КАРОТАЖА СКВАЖИН
,-т
I т Р (р) VУdl J
Изобретение относится к способам акустичесиих исследований упрупих свойств горных пород, пересекаемых буровой скважиной и основано на измерении интенсивности упругих волн различного типа.
Известный способ предусматривает измерение затухания упругих волн давления в горных породах, пересекаемых скважиной, и основан на измерении отношения амплитуд сигналов, детектируемых на 1 и 2-ом приемных каналах. Этот способ обладает низкой помехоустойчи востью измерения коэффициента затухания, зависимостью результатов измеренлй от параметров приемо-излучающей системы и канала связи, не исключающейся при взятии отношения огибающих упрупих волн на двух п риеиных каналах; кроме того, заколи затухания амплитуд акустических сигналов в фу н кции расстояния от излучателя отличается от экспоненциального в случае применения импульсных сигналов возбуждения, имеютцих сложный спектральный состав; в результате измерения вносятся погрешности, обусло вле нные неучетом геометрических факторов околоскважинного пространства.
Для повышения точностн и достовернасти расчленения разрезов исследуемых скважин по акустическим свойства м горных порюд предлагается в процессе каротирования скваж ины измерять средн|ие значения интенсииности упругих волн по крайней мере на двух приемных каналах во временных интервалах, соответствующих каждому типу волн; попарно их сопоставляют, деля интегральные значения интенсивностей, и регистрируют коэффициенты поглощения интенсивностей упругих волн в функции глубины исследуемой скважины.
С целью повышения точности измерения н регистрации передаточных характеристик гюрных пород, пересекаемых скважиной, производят предварительную фильтрацию сигналов интенсивности упругих волн, последовательно детектируют,их, измеряют отношение амплитуд и фазовые сдвиги сигналов интенсивности на приемных каналах и регистрируют амплитудные и фазовые передаточные характеристики горных пород в функции глубины исследуемой скважины.
20 При нцип предлагаемого способа заключается в следующем. При измерении сигнаJIGB интенсивности упругих волн на двух приемных каналах производят определение средних значений сигналов интенсивности во временных интервалах (Т;;-), соответствующих каждому типу волн:
366433 ср у 1 а
l i ср g,з
Составитель Л. Байдакова
Корректор А. Степанова
Рсдактор Е. Гончар
Текред Г. Дворина
Заказ 432/19 Изд, ¹ 114 Тираж 755 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раугпская наб., д, 415
Типография, пр. Сапунова, 2 где Р;;(/); К;,;(I) — сигналы волн давления и ,скорости смещения;
i — индекс упругой волны;
j — индекс приемного канала (j=),2...).
Коэффициент затухания я; сигналов интенсивности упругих, волн определяют как результат деления где 1 — измерительная база акустического зонда.
Передаточные характеристики горных пород регистрируют после, предварительной фильтрации сигналов .интенсивностей и деления узкополосных сигналов на д вух и более приемных каналах
На чертеже дана функциональная схема, позволяющая, осуществить предлагаемый способ. принимаемые сигналы инте нсив ности упругих волн .одновременно поступают на входы амплитудных, детекторов 1, 2 и фильтров 3, 4 приемных канало в. Продетектированные сигналы интегрируются в блоках 5, б и поступают в бло к определения коэффициента поглощения 7. Отфильтрованные сигналы поступают в бло к определения коэффициентов передачи горных inopод 8. Значения коэффициентов,поглощения и,коэффициентов передачи горных пород регистрируют в блоке 9 в функции глубины скважины.
Предмет изобретения
Способ акустического каротажа скважин, основанный на измерении волн интенсивности, зарегистрированных по крайней мере на двух приемных каналах, отличающийся тем, что, с целью повышения точности и достоверности расчленения разрезов исследуемых скважин, измеряют средние значения интенсивностей упругих волн во временных интервалах, соответствующих каждому типу упругих волн, и по отношению интегральных значений сигналов интенсивностей определяют коэффициенты погло щения упругих волн в функции глубины скважины, а по отношению амплитуд и фазовых сдвигов сигналов интенсивностей IHB приемных .каналах регистрируют передаточные характеристики горных пород в функции глубины скважины.
