366459

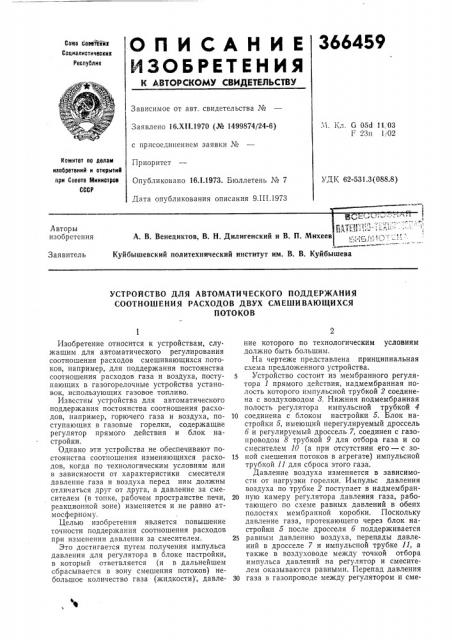

О Л И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Соеетсккх

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, б 05d 11.. 03

F 23п 1/02

Заявлено 16.XI I.1970 (№ 1499874/24-6) с присоединением заявки №

Комитет па делам иаооретеиий и открытий при Совете Иинистрое

СССР

Приоритет

Опубликовано 16Л.1973. Бюллетень № 7

Дата опубликования описания 9.П1.1973

УДК 62-531.3(088.8) Авторы изобретения

А. В. Венедиктов, В. Н. Дилигенский и В. П. Михеев

Куйбышевский политехнический институт им. В. В. Куйбышева

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ПОДДЕРЖАНИЯ

СООТНОШЕНИЯ РАСХОДОВ ДВУХ СМЕШИВАЮЩИХСЯ

ПОТОКОВ

Изобретение относится к устройствам, служащим для автоматического регулирования соотношения расходов смешивающихся потоков, например, для поддержания постоянства соотношения расходов газа и воздуха, поступающих в газогорелочные устройства установок, использующих газовое топливо.

Известны устройства для автоматического поддержания постоянства соотношения расходов, например, горючего газа и воздуха, поступающих в газовые горелки, содержащие регулятор прямого действия и блок настройки.

Однако эти устройства не обеспечивают постоянства соотношения изменяющихся расходов, когда по технологическим условиям или в зависимости от характеристики смесителя давление газа и воздуха перед ним должны отличаться друг от друга, а давление за смесителем (в топке, рабочем пространстве печи, реакционной зоне) изменяется и не равно атмосферному.

Целью изобретения является повышение точности поддержания соотношения расходов при изменении давления за смесителем.

Это достигается путем получения импульса давления для регулятора в блоке настройки, в который ответвляется (и в дальнейшем сбрасывается в зону смешения потоков) небольшое количество газа (жидкости), давление которого по технологическим условиям должно быть большим.

На чертеже представлена принципиальная схема предложенного устройства.

Устройство состоит из мембранного регулятора 1 прямого действия, надмембранная полость которого импульсной трубкой 2 соединена с воздуховодом 8. Нижняя подмембранная полость регулятора импульсной трубкой 4

10 соединена с блоком настройки 5. Блок настройки 5, имеющий нерегулируемый дроссель б и регулируемый дроссель 7, соединен с газопроводом 8 трубкой 9 для отбора газа и со смесителем 10 (а при отсутствии его — с зо1S ной смешения потоков в агрегате) импульсной трубкой 11 для сброса этого газа.

Давление воздуха изменяется в зависимости от нагрузки горелки. Импульс давления воздуха по трубке 2 поступает в надмембран20 ную камеру регулятора давления газа, работающего по схеме равных давлений в обеих полостях мембранной коробки. Поскольку давление газа, протекающего через блок настройки 5 после дросселя б поддерживается

25 равным давлению воздуха, перепады давлений в дросселе 7 и импульсной трубке 11, а также в воздуховоде между точкой отбора импульса давлений на регулятор и смесителем оказываются равными. Перепад давления

ЗО газа в газопроводе между регулятором и сме366459

g E 7

5 8

Составитель В. Варфаломеев

Редактор Е. Кравцова Техред T. Курилко Корректор Л, Чуркина

Заказ 445/7 Изд. № 125 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 сительным устройством будет превышать перепад давления в воздуховоде во столько раз, во сколько суммарное сопротивление блока настройки б с трубками 9 и 4 превышает суммарное сопротивление регулируемого дросселя 7 с импульсной трубкой 4.

Налаживают устройство на требуемые соотношения перепадов с помощью регулируемого дросселя 7.

При изменении давления воздуха перемещаются мембрана и клапан регулятора, в результате чего уравниваются давления газа и воздуха в камерах мембранной коробки. Соотношение перепадов давления в газопроводе и воздуховоде, а следовательно, и расходов при этом окажется прежним, независимо от изменений давления в смесителе или за ним.

Предмет изобретения

Устройство для автоматического поддержания соотношения расходов двух смешивающихся потоков, например газа и воздуха, содержащее регулятор прямого действия, сое10 диненный импульсной трубкой с блоком настройки с нерегулируемым и регулируемым дросселями, отличающееся тем, что, с целью повышения точности поддержания соотношения расходов при изменении давления за сме15 сителем, блок настройки соединен импульсной трубкой со смесителем.
