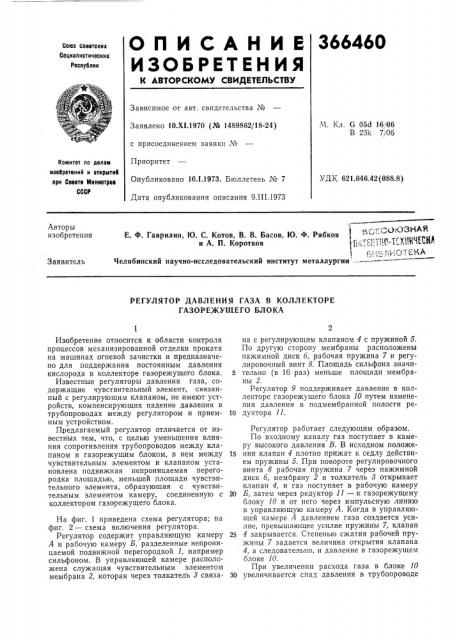

onèñëíèè

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

366460

Союз Соеетокик

Сациалиотичеоких

Реоптблик

Зависимое от авт, свидетельства №

Ч. Кл. G 05d 16, 06

В 231с 7/06

Заявлено 10.Х1.1970 (№ 1489862/18-24) с присоединением заявки №

Приоритет

Опубликовано 16.1.1973. Бюллетень № 7

Дата опубликования описания 9.1П.1973

Комитет по делам изобретений и открытий лри Совете Миииотров

СССР

УДК 621.646.42 (088.8) Авторы изобретения,».„-";a

Е. Ф. Гаврилин, Ю. С. Котов, В. В. Басов, Ю. Ф. Рябков и А. П. Коротков ;,.; -;,-:у:..(Ч.,%%НИ

1,:,;-.t,., Т ЕКА

Челябинский научно-исследовательский институт металлургии

Заявитель

РЕГУЛЯТОР ДАВЛЕНИЯ ГАЗА В КОЛЛЕКТОРЕ

ГАЗОРЕЖУШЕГО БЛОКА

Изобретение относится к области контроля процессов механизированной отделки проката на машинах огневой зачистки и предназначено для поддержания постоянным давления кислорода в коллекторе газорежущего блока.

Известные регуляторы давления газа, содержащие чувствительный элемент, связанный с регулирующим клапаном, не имеют устройств, компенсирующих падение давления в трубопроводах между регулятором и приемным устройством.

Предлагаемый регулятор отличается от известных тем, что, с целью уменьшения влияния сопротивления трубопроводов между клапаном и газорежущим блоком, в нем между чувствительным элементом и клапаном установлена подвижная непроницаемая перегородка площадью, меньшей площади чувствительного элемента, образующая с чувствительным элементом камеру, соединенную с коллектором газорежущего блока.

На фиг. 1 приведена схема регулятора; на фиг. 2 — схема включения регулятора.

Регулятор содержит управляющую камеру

А и рабочую камеру Б, разделенные непроницаемой подвижной перегородкой 1, например сильфоном. В управляющей камере расположена служащая чувствительным элементом мембрана 2, которая через толкатель 8 связана с регулирующим клапаном 4 с пружиной 5.

По другую сторону мембраны расположены нажимной диск б, рабочая пружина 7 и регулировочный винт 8. Площадь сильфона значи5 тельно (в 16 раз) меньше площади мембраны 2.

Регулятор 9 поддерживает давление в коллекторе газорежущего блока 10 путем изменения давления в подмембранной полости ре10 дуктора 11.

Регулятор работает следующим образом.

По входному каналу газ поступает в камеру высокого давления В, В исходном положе15 нии клапан 4 плотно прижат к седлу действием пружины 5. При повороте регулировочного винта 8 рабочая пружина 7 через нажимной диск б, мембрану 2 и толкатель 8 открывает клапан 4, и газ поступает в рабочую камеру

20 Б, затем через редуктор 11 — к газорежущему блоку 10 и от него через импульсную линию в управляющую камеру А. Когда в управляющей камере А давлением газа создается усилие, превышающее усилие пружины 7, клапан

25 4 закрывается. Степенью сжатия рабочей пружины 7 задается величина открытия клапана

4, а следовательно, и давление в газорежущем блоке 10.

При увеличении расхода газа в блоке 10

30 увеличивается спад давления в трубопроводе

366460

Предмет изобретения

7 ïð ог. 1

Фиг. 2

Составитель Н. Гондаксазова

Редактор Н. Белявская Техред Т. Курилко Корректор T. Медведева

Заказ 445/8 Изд. ¹ 125 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 между регулятором 9 и блоком 10, в результате чего давление в последнем, а следовательно, и в управляющей камере снижается.

Усилие рабочей пружины становится больше суммы противодействующих усилий, клапан 4 приоткрывается и занимает новое положение, при котором восстанавливается равенство сил в системе регулятора.

При уменьшении расхода газа в блоке 10 спад давления в трубопроводе уменьшается, давление в газорежущем блоке 10 и в управляющей камере А несколько возрастает, что приводит к некоторому закрытию клапана 4 и уменьшению давления газа в рабочей камере Б.

Регулятор давления газа в коллекторе газорежущего блока, содержащий корпус с вход5 ным и выходным каналами, регулировочный винт, соединенный с чувствительным элементом, связанным с регулирующим клапаном, отличающийся тем, что, с целью уменьшения влияния сопротивления трубопроводов между

10 клапаном и газорежущим блоком, в нем между чувствительным элементом и клапаном установлена подвижная непроницаемая перегородка площадью, меньшей площади чувствительного элемента, образующая с чувстви15 тельным элементом камеру, соединенную с коллектором газорежущего блока.
