Реферат



, 366635

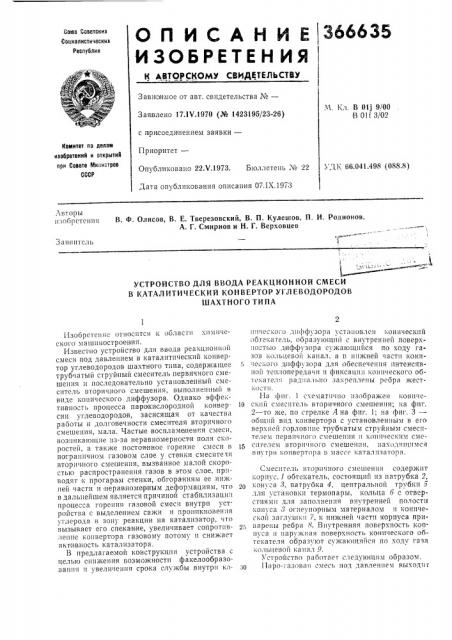

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Go!03 Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1

Зависимое от авт. свидетельства №вЂ”

Заявлено 17.lV.1970 (№ 1423195/23-26) с присоединением заявки—

Приоритет—

Опубликовано 22.Ч.1973. Бюллетень № 22

Дата опубликования описания 07.1Х.1973.Ч. KÄ7. В Olj 9/00

В 011 3/02

Комитет по делам изобретений и открытий при Совете й1ииистров

СССР

i",Д1, 66.041 498 (088.8) Авт)1ры

11:! О б г> стс н) l я

В. Ф. Олисов, В. Е. Тверезовский, В. П. Кулешов, П. И. Родионов, А. Г. Смирнов и Н. Г. Верховцев

Заявитель

УСТРОЙСТВО ДЛЯ ВВОДА РЕАКЦИОННОЙ СМЕСИ

В КАТАЛИТИЧЕСКИЙ КОНВЕРТОР УГЛЕВОДОРОДОВ

ШАХТНОГО ТИПА

Изобретение с)тk)ocl)Tck) к области химического машиностроения.

Известно устройство для ввода реакционной смеси под давлением в каталитический конвертор углеводородов шахтного типа, содержащее трубчатый струйпьш смеситель первичного смешения и последовательно установленный смеситель вторичного смешения, выполненный в виде конического диффузора. Однако эффективность процесса парокислородной конверсии углеводородов, засисящая от качества работы и долговечности смесителя вторичного смешения, мала. Частые воспламенения смеси, возникающие из-за неравномерности поля скоростей, а также постоянное горение смеси в пограничном газовом слое у стенки смесите7я вторичного смешения, вызванное малой скоростью распространения газов в этом слое, приводят к прогарам стенки, обгораниям ее нижней части и неравномерным деформациям, что в дальнейшем является причиной стабилизац!н процесса горения газовой смеси внутри устройстьа с выделением сажи и проникновения углерода в зону реакции на катализатор, T0 вызывает его спекание, увеличивает сопротпвление конвертора газовому потому и снижает активность катализатора.

В предлагаемой конструкц)ш устройства с целью снижения возможности факелообразоваши и увеличения срока службы внутри ков!)ческого д)!с!)срузора уcTa)loB,70)I конический обтекатель, образующии с внутренней поверхностью диффузора сужающийся по ходу газов кос!ьцево!! канал, а в нижней части кони )еского дпффузора для обеспечения интенсивной теплопередачи и фиксации кон!гческого обтекателя радин Ih)lo закреплепы ребра жест-!!с! ти.

На фиг. 1 схематично изображен конпчс10 c»l)i смесптель вторичного смешения; на фиг.

2 — то же, по стрелке А на фиг. 1; на фиг. 3— общий впд конвертора с установленным в его верхней горловине трубчатым струйным смесителем первичного c»ewe)»ls! и коническим смеси гелем вторичного смешен!гя, нахс!дящпмся

Внутри коl!вертора в массе )!атал изатора.

Смеситель вторичного смешения содержит

) 0ðïóñ, 1 ooTel aTe7h, состоящий lla патрубка 2, конуса т, патрубка 4, центральной трубки 1! для установки термопары, кольца б с отверстиями для заполнеш)я внутренней полости конуса c) огнеупорным материалом и коничес»0 i1 a I .7 y kl! I" 7, 1< н и ж н е и I a CTI I ко р пус а 1) p IIварены ребра Х. Внутренняя новеpxkIOcTb KOD пу Ca ll наруж))ая 1)OBepX)1OCTh ) 0)III )eCI 010 0() тскателя образуют сужгпощийся по ходу газа кольцевой канал 9.

Устройство работает следующим образом.

ЗО 11а ро-газова !1 смесь под давлением выходи г

366635

3 из межтрубного простра нства смесителя 10 пер вичного смешения и омешиваетоя слороднои смесью, выходящей из трубного пространства. Далее, проходя через смеситель вторичного смешения, струи газов .претерпева- 5 ют многократное соударение вследствие от аот конических поверхностей обтекателя и корпуса. У стенок поток газов приобретает турбулентный характер, поле скоростей по в м т I у се leïèþ канала 9 выравнивается, что пре- 10 о всепятствует горению смеси у стенок корпуса и обеспечивает надежную защиту успройства от перегрева, прогаров и зауглерожи вания. Поток смеси, двигаясь к выходу.из канала за счет наличия разв итой поверхности теплопередачи, 5 созда иной ребра.м и 8, интенсивно охлаждает нижнюю часть устройства, находящегося наиболее вы сокой температуры, что препятствует перегреву устройства и горению смеси у выхода из него в зону реакций конвертора. 20

Предмет изобрете ния r . Ъстроиство дланя ввода реакционной смеси в каталитический конвертор углеводородов ный с шахтного типа, содержащее трубчатый

" смеситель первичного смешения и уста новленный последовательно омеситель,вторичного смешения, выполненный в виде конического диффузо ра, отличающееся тем, что, с целью снижения возможности факелообразо ва ния и увеличения срока службы, внутри конического дпффузора установлен конический обтекатель, образующий с внутренней поверхностью диффузора сужающийся по ходу газов кольцевой канал.

2. Устройство по и. 1, отличающееся тем, что, с целью обеспечения и нтенсивной теплопередачи и фиксации конического обтекателя, в нижней части конического диффузора радиально закреплены ребра жесткости.

Фиг. о
