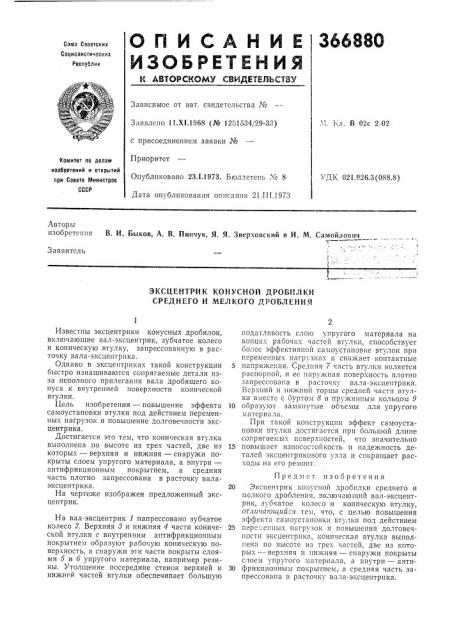

ЭКСЦЕНТРИК КОНУСНОЙ ДРОБИЛКИ

СРЕДНЕГО И МЕЛКОГО ДРОБЛЕНИЯ

Известны эксцентрики конусных дробилок, включающие вал-эксцентрик, зубчатое колесо и коническую втулку, запрессованную в расточку вала-эксцентрика.

Однако в эксцентриках такой конструкции быстро изнашиваются сопрягаемые детали изза неполного прилегания вала дробящего конуса к внутренней поверхности конической втулки.

Цель изобретения — повышение эффекта самоустановки втулки под действием переменных нагрузок и повышение долговечности эксцентрика.

Достигается это тем, что коническая втулка выполнена по высоте из трех частей, две из которых — верхняя и нижняя — снаружи покрыты слоем упругого материала, а внутри— антифрикционным покрытием, а средняя часть плотно запрессована в расточку валаэксцентрика.

На чертеже изображен предложенный эксцентрик.

На вал-эксцентрик 1 напрессовано зубчатое колесо 2. Верхняя 8 и нижняя 4 части конической втулки с внутренним антифрикционным покрытием образуют рабочую коническую поверхность, а снаружи эти части покрыты слоями 5 и б упругого материала, например резины. Утолщение посередине стенок верхней и нижней частей втулки обеспечивает большую податливость слою упругого материала на концак рабочпк частей втулки, способствует более эффективной са.,1оустановке втулок при пepеменных нагp зкяк и сни>кяет коптяктные напряжения. Средняя 7 часть втулки является распорной, и ее 1!аружпая поверкность плотно запрессована в расточку вала-эксцентрика.

Веркний и нижний торцы средней части втулки вместе с буртом 8 и пружи1шым кольцом 9

10 ооразуют замкнутые объемы для упругого материала.

При такой конструкции эффект самоустановки втулки достигается при оольшой длине сопрягаемых поверхностей, что значительно

15 повышяет износостойкость и надежность деталей эксцептрикового узла и сокращает расходы на его ремонт.

Предмст изобретения

20 Зксцентрик копусной дросилки среднего и мелкого дробления, включающий вал-эксцентрик, зубчатое колесо и коническую втулку, отдача!ошийся тем, что, с целью повышения эффекта самоустаноьки втулки под действием

25 пере...ейных нагрузок и повышения долговеч11ости эксцентрика, кони !ескяя втулка Выпол-!

1ена по высоте из трек частей, две из которых — верхняя и нижняя — снаружи покрыты слоем упругого материала, а внутри — антиЗО фрикционным покрытием, а средняя часть запрессовапа в расточку вала-эксцентрика.
