Способ активации песка для формовочных и стержневых смесей

Способ активации песка для формовочных и стержневых смесей

Иллюстрации

Показать все

Реферат

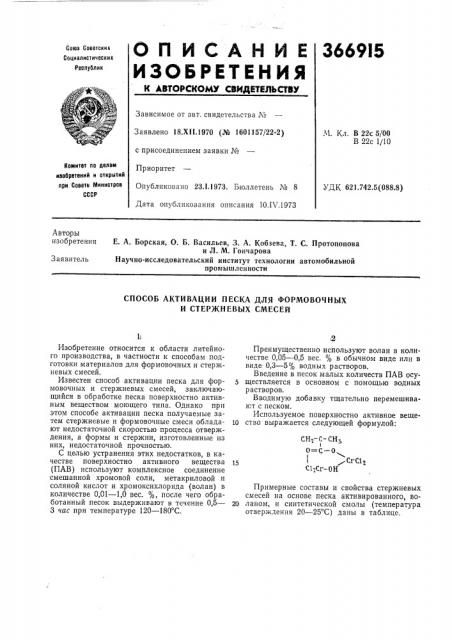

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ к автои:комм свидип:ЛЬСтВЬ

3669I5

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Ко

Заявлено 18.Xll.1970 (М 1601157/22-2) с присоединением заявки №

Приоритет

Опубл иковано 23.1.19?3. Бюллетень № 8

Дата опубликования описания 10.IV.1973

М. Кл. В 22с 5/00

В 22с 1/10

Комитет по делам иаобретениЯ и открытиЯ при Совете Министров

СССР

УДК 621.742.5(088.8) Авторы изобретения

E. А. Борская, О. Б. Васильев, 3. А. Кобзева, T. С. Протопопова и Л. М. Гончарова

Н аучно-исследовательский институт технологии автомобильной промышленности

Заявитель

СПОСОБ АКТИВАЦИИ ПЕСКА ДЛЯ ФОРМОВОЧНЪ|Х

И СТЕРЖНЕВЫХ СМЕСЕЙ

Снi-С- CH

0=t — 0

Сг С1

С1-„С1--0 Н

Изобретение относится к области литейного производства, в частности к способам подготовки материалов для формовочных и стержневых смесей.

Известен способ активации песка для формовочных и стержневых смесей, заключающийся в обработке песка поверхностно активным веществом моющего типа. Однако при этом способе активации песка получаемые затем стержневые и формовочные смеси обладают недостаточной скоростью процесса отверждения, а формы и стержни, изготовленные из них, недостаточной прочностью.

С целью устранения этих недостатков, в качестве поверхностно активного вещества (ПАВ) используют комплексное соединение смешанной хромовой соли, метакриловой и соляной кислот и хромоксихлорида (волан) в количестве 0,01 — 1,0 вес. %, после чего обработанный песок выдерживают в течение 0,5—

3 час при температуре 120 — 180 С.

Преимущественно используют волан в количестве 0,05 — 0,5 вес. % в обычном виде или в виде 0,3 — 5% водных растворов.

Введение в песок малых количеств ПАВ осуществляется в основном с помощью водных растворов.

Вводимую добавку тщательно перемешивают с песком.

Используемое поверхностно активное веще10 ство выражается следующей формулой:

Примерные составы и свойства стержневых смесей на основе песка активированного, во2О ланом, и синтетической смолы (температура отверждения 20 — 25 С) даны в таблице.

366915

Таблица

Режим обработки песка

Предел прочности образцов на разрыв, ьг/см за время отверждения, час

Тип свяКоличество связующего

Отвердизующего тель время, час

150 †1

ПТСК*

3,0

11,0 11

12,5

0,2

ПЭПА**

27

24,5

Эпоксидная смола

150 — 160

0,3

10,5 27

20 35

150 †1

170 †1

0,1

40

5,0

0,5

* ПТСК вЂ” П=толуолсульфокислота ПЭПА — полиэтиленполиамин

Предмет изобретения

Способ активации песка для формовочных и стержневых смесей путем обработки его поверхностно активным веществом, отличаюи1ийся тем, что, с целью ускорения процесса отверждения и повышения прочности форм и

Составитель В, Рыжикова

Текред Л. Грачева

Корректор В. желудева

Редактор В. Левятов

Заказ 821/13 Изд. № 1185 Тираж 755 Подписное

11НИ11ПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2 оа волана к весу песка

Фенолформалдегидная смола

Количество отвердитеJtS О стержней, в качестве поверхностно активного вещества используют комплексное соединение

25 смешанной хромовой соли, метакриловой и соляной кислот и хромоксихлорида (волан) в количестве 0,01 — 1,0 вес., после чего выдерживают в течение 0,5 — 3 час при 120 — 180 С.
