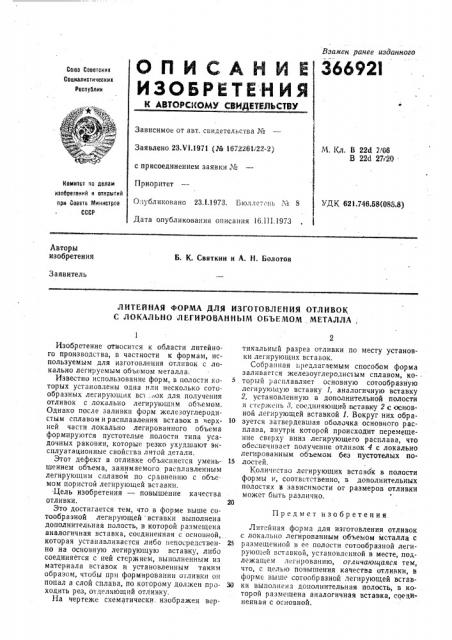

36692I
ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 23.И.1871 (Я 1672261!22-2) с присоединением заявки №
Приоритет
Опубликовано 23.1,1973, Бюллетень . А 8
Дата опубликования описания l6.III.1973
М, Кл. В 224 7!08
В 22d 27/2О
Комитат по делам изобретений и открытий при Содете _#_IMHHCTQGS
СССР ДК 621.746.58{085.8) Авторы изобретения
Б. К. Святкин и А. H. Болотов
Заявитель
ЛИТЕЙНАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ОТЛИВОК
С ЛОКАЛЬНО ЛЕГИРОВАННЫМ ОБЪЕМОМ МЕТАЛЛА, Предмет изобретения.
Изобретение относится к области литейного производства, в частности к формам, используемым для изготовления отливок с локально легируемым объемом металла:
Известно использование форм, в полости которых установлены одна или несколько сотообразных легирующих Bn .. oê для получения отливок с локально легирующим объемом.
Однако после заливки форм железоуглеродистым сплавомирасплавления вставок в верхней части локально легированного объема формируются пустотелые полости типа усадочных раковин, которые резко ухудшают эксплуатационные свойства литой детали.
Этот дефект в отливке объясняется уменьшением объема, занимаемого расплавленным легирующим сплавом по сравнению с объемом пористой легирующей вставки.
Цель изобретения — повышение качества отливки.
Это достигается тем, что в форме выше сотообразной легирующей вставки выполнена дополнительная полость, в которой размещена аналогичная вставка, соединенная с основной, которая устанавливается либо непосредственно на основную легирующую вставку, либо соединяЕтся с ней стержнем, выполненным из материала вставок и уггановленным таким образом, чтобы при формировании отливки он попал в слой сплава, по которому должен проходить рез, отделяюгций отливку.
На чертеже схематически. изображен вертикальный разрез отливки по месту установки легирующих anàaoê.
Собранная предлагаемым способом форма заливается железоуглеродистым сплавом, ко5 . торый расплавляет основную сотообразную легирующую вставку 1, аналогичную вставку
2, установленную в дополнительной полости и стержень 3 соединяющий и:тавку 2 с основной легирующей вставкой 1, Вокруг них обра10 зуется затвердевшая оболочка основного расплава, внутри которой происходит перемещение сверху вниз легирующего расплава, что обеспечивает получение отливок 4 с локально легированным объемом без пустотелых по15 лостей.
Количество легирующих вставок в полости формы и, соответственно, в дополнительных полостях в зависимости or размеров отливки может быть различно.
Литейная ф"ðì,.à для изготовления отливок с локально легированным объемом металла с
25 размещенной в ее полости сотообразной легирующей вставкой, установленной в месте, подлежащем легированию, отличающаяся тем, что, с целью повьттттения качества отливки, в форме выше сотообразной легнрующей вставЗО ки выполнена дополнительная полость, в которой размещена аналогичная вставка, соединенная с основной.
