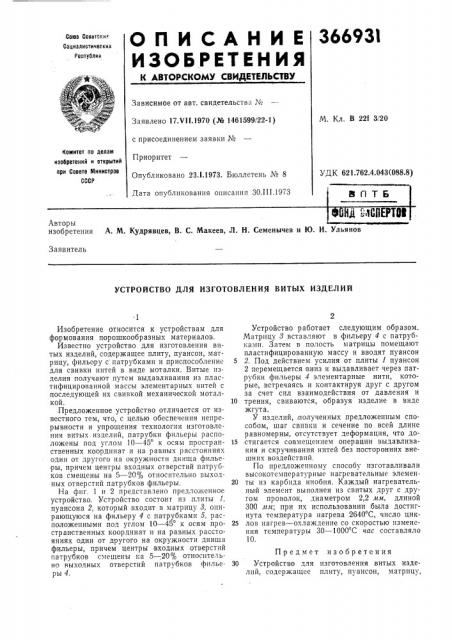

ОПИСАНИЕ 366931

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Goes Саввтскнк

Сациалистическнк

Республик

Зависимое от авт. свидетельства №

М. Кл. В 22f 3, 20

Заявлено 17.Ч!!.1970 (Ko 1461599/22-1) с присоединением заявки №

Приоритет

Опубликовано 23.!.1973. Бюллетень ¹ 8

Дата опубликования описания 30.III.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.762.4.043(088.8) а 34ИГРЯВ

Авторы изобретения А. М. Кудрявцев, В. С. Макеев, Л. Н. Семенычев и Ю. И. Ульянов

Заявитель

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ВИТЫХ ИЗДЕЛИЙ

Изобретение относится к устройствам для формования порошкообр азных материалов.

Известно устройство для изготовления витых изделий, содержащее плиту, пуансон, матрицу, фильтру с патрубками и приспособление для свивки нитей в виде моталки. Витые изделия получают путем выдавливания из пластифицированной массы элементарных нитей с последующей их свивкой механической моталкой.

Предложенное устройство отличается от известного тем, что, с целью обеспечения непрерывности и упрощения технологии изготовления витых изделий, патрубки фильеры расположены под углом 10 — 45 к осям пространственных координат и на равных расстояниях один от другого на окружности днища фильеры, причем центры входных отверстий патрубков смещены на 5 — 20% относительно выходных отверстий патрубков фильеры, На фиг. 1 и 2 представлено предложенное устройство. Устройство состоит из .плиты 1, пуансона 2, который входит в матрицу 8, опирающуюся на фильеру 4 с патрубками 5, расположенными под углом 10 — 45 к осям пространственных координат и на равных расстояниях один от другого на окружности дниша фильеры, причем центры входных отверстий патрубков смещены па 5 — 20% относите Ibно выходных отверстий патрубков фильеры 4.

Устройство работает следующим образом.

Матрицу 3 вставляют в фильеру 4 с патрубками. Затем в полость матрицы помещают пластифицированную массу и вводят пуансон

5 2. Под действием усилия от плиты 1 пуансон

2 перемещается вниз и выдавливает через патрубки фильеры 4 элементарные нити, которые, встречаясь и контактируя друг с другом за счет спл взаимодействия от давления и

10 трения, свиваются, образуя изделие в виде жгута.

У изделий,,полученных предложенным способом, шаг свивки и сечение по всей длине равномерны, отсутствует деформация, что до15 стигается совмещением операции выдавливания и скручивания нитей без посторонних внешних воздействий.

По предложенному способу изготавливали высокотемпературные нагревательные элемен20 ты из карбида ниобия. Каждый нагревательный элемент выполнен из свитых друг с другом проволок, диаметром 2,2 мм, длиной

300 мм; при их использовании была достигнута температура нагрева 2640 С, число цик25 лов нагрев — охлаждение со скоростью изменения температуры 30 †10 С час составляло

10.

Предмет изобретения

30 Устройство для изготовления .витых изделий, содержащее плиту, пуансон, матрицу, 366ЯЗ1

Эиг 1

Фиг.2

Составитель В. Нарва

Техред Т. Курилко

Корректоры: Е. Давыдкина и А. Николаева

Редактор А. Купрякова

Заказ 509/12 Изд. ЛЪ 1171 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 фильеру с патрубками, отличающееся тем, что, с целью обеспечения непрерывности процесса и упрощения технологии изготовления витых изделий, патрубки фильеры расположены под углом 10 — 45 к осям пространственных координат и на равных расстояниях один от другого на окружности -днища фильеры, причем центры входных отверстий патрубков смещены на 5 — 20% относительно центров выходных

S отверстий патрубков фильеры.
