Вяжущее для заделки стыков между плитовыми холодильниками доменной печи

Вяжущее для заделки стыков между плитовыми холодильниками доменной печи

Иллюстрации

Показать все

Реферат

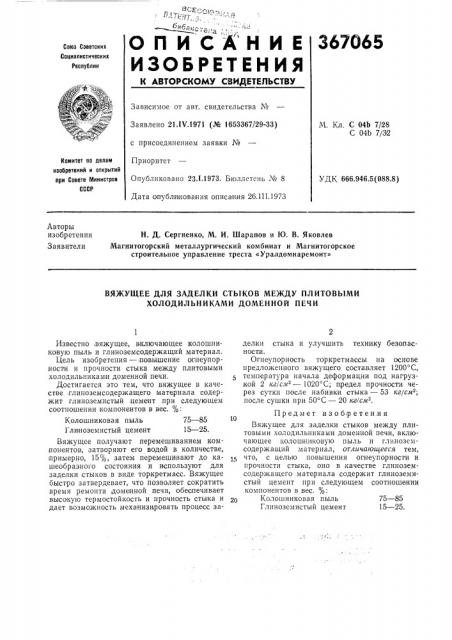

тзсе -ч1 (ОП ИСAНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 21.1Ч.1971 (№ 1653367/29-33) с присоединением заявки №

Приоритет

Опубликовано 23.1.1973. Бюллетень ¹ 8

Дата опубли|кова ния описания 26.111.1973

М. Кл. С 04Ь 7/28

С 04b 7/32

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666.946.5 (088.8) Авторы изобретения

Заявители

Н. Д. Сергиенко, М. И. Шарапов и Ю. В. Яковлев

Магнитогорский металлургический комбинат и Магнитогорское строительное управление треста «Уралдомнаремонт»

ВЯЖУЩЕЕ ДЛЯ ЗАДЕЛКИ СТЪ|КОВ МЕЖДУ ПЛИТОВЪ|МИ

ХОЛОДИЛЪНИКАМИ ДОМЕННОЙ ПЕЧИ

Известно, вяжущее, включающее колошниковую пыль и глиноземсодержащий материал.

Цель изобретения — повышение огнеупорности и прочности стыка между плитовыми холодильниками доменной печи.

Достигается это тем, что вяжущее в качестве,глиноземсодержащего материала содержит глиноземистый цемент при следующем соотношении компонентов в вес. %:

Колошниковая пыль 75 — 85

1 ли ноземистый цемент 15 — 25.

Вяжущее получают перемешиванием компонентов, затворяют его водой в количестве, примерно, 15%, затем перемешивают до кашеобразного состояния и используют для заделки стыков в виде торкретмасс. Вяжущее быстро затвердевает, что позволяет сократить время ремонта доменной печи, обеспечивает высокую термостойкость и прочность стыка и дает возможность механизировать процесс заделки стыка и улучшить технику безопасности.

Огнеупорность торкретмассы на основе предложенного вяжущего составляет 1200 С, температура начала деформации под нагрузкой 2 кг/см — 1020 С; предел прочности через сутки после набивки стыка — 53 кг/см, после сушки при 50 С вЂ” 20 кг/слР.

Предмет изобретения

Вяжущее для заделки стыков между плитовыми холодильниками доменной печи, включающее колошни ко вую пыль и глиноземсодержащий материал, отличающееся тем, что, с целью повышения огнеупорности и прочности стыка, оно в,качестве глиноземсодержащего материала содержит глиноземистый цемент при следующем соотношении компонентов в вес. %:

Колошниковая пыль 75 — 85

Глиноземистый цемент 15 — 25.
