367201

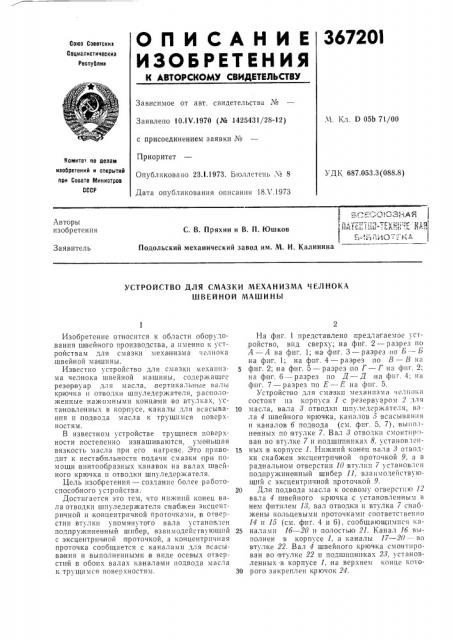

О ГЗ И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз Советских

Социалистическил

Республик

Зависимое от авт. свидетельства №. 11. Кл, D 05Ь 71/00

Заявлено 10.1V.1970 (№,1425431/28-12) с присоединением заявки №

Приоритет

Опубликовано 23.1.1973. Бюллетень № 8

Дата опубликования описания 18Л .1973

Комитет Оо делам изобретений и открытий лри Сосете Министров

СССР

УДК 687.053.3(088.8) Авторы изобретения

С. В. Пряхин и В. П. Юшков

Подольский механический завод им. М. И. Калинина

Заявитель

УСТРОЙСТВО ДЛЯ СМАЗКИ МЕХАНИЗМА ЧЕЛНОКА

ШВЕЙНОЙ МАШИНЫ

Изобретение относится к области оборудования ш вейнoго производства, а именно к устройствам для смазки механизма челнока швей ной машины.

Известно устройство для смазки механизма челнока швейной машины, содержащее резервуар для масла,,вертикальные B;I.lhi кр ючка и отводки шпуледержателя, расположенные нажимными концагми во втулках, установленных в корпусе, каналы для всасывания и подвода масла к трущимся поверх ностям.

В известном устройстве трущиеся поверхности постепенно изнашиваются, уменьшая вязкость масла при его нагреве. Это приводит к нестабильности подачи смазки при помощи винтообразньгх канавок на валах швейного крючка и отводки шпуледержателя.

Цель изобретения — создание более работоспособного устройства.

Достигается это тем, что нижний конец вала отводки шпуледержателя сна бжен эксцентричной и концентричной проточками, в отверстии втулки упомянутого вала установлен подпружиненный шибер, взапмодейс гвующий с эксцентричной проточкой, а концентрпчная проточка сообщается с каналами для всасывания и выполненными |в виде осев ых отверстий в обоих валах каналами подвода масла к трущимся поверхностям.

На фиг. 1 представлено предлагаемое устройство, вид сверху; на фпг, 2 — разрез по

А — А на фиг. 1; на фиг. 3 — разрез Ilo Б — Б на фпт. 1; на фит. 4 — разрез по  — В на

5 фпг. 2;.на фиг. 5 — разрез по à — Г на фпг, 2; на фгс. 6 — разрез по Д вЂ” Д на фиг, 4; II I фиг. 7 — разрез по E — E на фпг. 5, Устройство для смазки механизма челнока состоит из корпуса 1 с резервуаром 2 для

10 масла, вала 8 отводки шпуледержателя, вала 4 швейного крючка, каналов б всасыванпя и каналов б подвода (см. фпг, 5, 7), выполненных по втулке 7. Вал 8 отводки смонтирован во втулке 7 и подшипниках 8, установлен15 ных в корпусе 1. Нижний.конец вала 8 отводки снабжен эксцентричной проточкой 9, а в радиальном отверстии 10 втулки 7 установл H подпружиненный шибер 11, взаимодействующий с эксцентричной проточкой 9.

20 Для подвода масла к осевому отверстию 12 вала 4 швейного крючка,с установленным в нем фитилем 18, вал отводки и втулка 7 снабжены кольцевыми проточками соответственно

14 и 15 (см. фиг. 4 и G), сообщающимися ка25 наламп 1б — 20 и полостью 21. Канал 1б выполнен в корпусе 1, а каналы 17 — 20 во втулке 22. Вал 4 швейного крючка смонтирован во втулке 22 и подшипниках 28, установленных в корпусе 1, .на верхнем конце кото30 рого закреплен крючок 24.

367201 фиг /

Масло к поясу 25 крючка 21 подво lsl I IIO каналам 2б и 27.

Механизм отводки шпуледержателя -ос оит из кривошипа 28, выполненного на валу 3 отводки, шатуна 29, коромысла 80,,iepmaBI«I

81 и рычага 82 отводки, закрепленного на шатуне 29 (см. фиг. 1, 4). Подвод масла к трущимся поверхностям пар коромысло 80 — державка 31, шатун 29 — кривошип 28, шатун

29 — державка 81 осуществляют по каналам

88 — 85 с фитилем 8á, осевому от верстию 37 со вставленным в него фитилем 88, и радиаль Ioму отверстию 89 (см. фиг. 3, 2 и 4).

Во iBpeiMB,работы машины вал 4 швей ного крючка с закрепленной на нем шестерней 40, зацепляющейся со спиральной цилиндрической шестерней, закреплен|ной на нижнем, валу аши ны (на че ртеже,не показано), передает вращение валу 3 от водки через шестерню 41, закрепленную на нем.

При вращении вала отводки масло всасывается из резервуара 2 через канал 5 в полость 42, из которой затем, вытесняется в нагнетательное отверстие б (см. фиг. 5 и 6) и по каналам 15 — 20, полость 21, осевое отверстие 12, каналам 2б и 27 подается к поясу 25 шейного крючка 24.

Через кольцевую проточку 14, радиальное огверстие 39 и канал 33 масло подался к трущейся паре шатун 29 — кривошип 28,;i по каналам 34 и 35 — к трущимся парам шатун

29 — державка 31, коромысло 80, Для регулировки подачи масла к трущимся поверхностям установлены дросселп 48 и 44.

Предмет изобретения

Устройство для смазки механизма челнока швейной машины, содержащее резервуар для масла, вертикальные валы крючка и отводки шпуледержателя, расположенные нижнпмп

1S концами во втулках, установленных в корпусе, ка налы для всасывания и под вода масла к трущимся поверхностям, отличающееся тем, что,,с целью улучшения работоспособностп, B нижнем конце вала отводки шпуледержа едя

20 выполнены эксцентричная и концентрп IHBII проточки;,в отверстии втулки этого вала установлен подпружинен ный шибе р, взаи м одействующий с эксцентричной проточкой, а концентричная проточка сообщена ":к:аналами

25 для вса сывания и IBbInолненными в виде осе.вых отверстий в обеих валах каналами подiBîäà масла к трущимcë поверхностям, 367201 г-г

Ю 9 З7

АА

Фиг b
