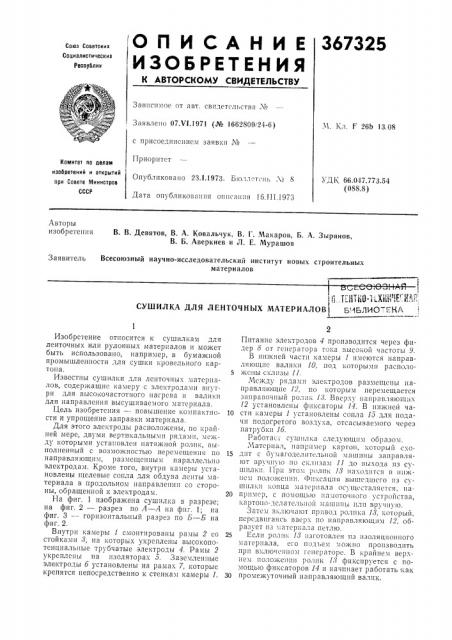

367325 ОПИСАНИЕ

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое От авт. свидетельства ¹

Заявлено 07. т11.1971 (№ 1662800, 24-6) М. 1х.1. Г 26b 13 08 с присоединением заявки №

Приоритет

Опубликовано 23.1.1973. Б!О.1летснь ¹ 8

Дата опубликования описания 16.1П.1973

Комитет по делам изобретений и открытий

УДii 66.047.773.54 (088.8) при Совете Министров

СССР

Авторы изобретения В. В. Девятов, В. А. Ковальчук, В. Г. Макаров, Б. А. Зырянов, В. Б. Аверкиев и Л. Е. Мурашов

Заявитель Всесоюзный научно-исследовательский институт новых строительных материалов

- -It y g;; 1, 1,",. 1Р. II1II i :

СУШИЛКА ДЛЯ ЛЕНТОЧНЫХ МАТЕРИАЛОВ1 БИБЛИО. :1=К1

Изобретение относится к сушилкам для ленточных или рулонных материалОВ и может быть использовано, например, в бумажной промышленности для сушки кровельного картона.

Известны сушилки для ленточных материалов, содержащие камеру с электродами внутри для высокочастотного нагрева и валики для направления высушиваемого материала.

Цель изобретения — повышение компактности и упрощение заправки материала.

Для этого электроды располо>кены, по крайней мере, двумя вертикальными рядамп, между которыми установлен натяжной ролик, выполненный с возможностью перемещения по направляющим, размещенным параллслы!о электрода». Кроме того, внутри камеры установлены щелевые сопла для обдува ленты материала в продольном направлении со стороны, обращенной к электродам.

На фиг, 1 изображена сушилка в разрезе; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — горизонтальный разрез по Б — Б на фиг. 2.

Внутри камеры 1 смонтированы рамы 2 со стойками 3, на которь!х укреплены высокопотенциальные трубчатые электроды 4. Рамы 2 укреплены на изоляторах 5. Заземленные электроды б установлены на рамах 7, которые крепятся непосредственно к стенкам камеры 1.

Питание электродов 4 производится через фидер 8 от генератора тока высокой частоты 9.

В нижней части камеры 1 имеются направвали! .и 10, liog lioTopbDIII p Bello,ao5 iKCIIbl CI:..»IIзhI 11.

Между рядамп электродов размещены направляющие 12, по которым перемещается заправочный ролик 13. Вверху направляющих

12 установлены фиксаторы 14. В ни кней ча10 сти камеры 1 установлены сопла 15 для подачи подогретого воздуха, отсасываемого через патрубки 1б.

Работасх сушилка следующим образом.

1aTepiIaл, i!aiIpII»ep картон, который схо15 дит с бумагоделитслхи!ой машины заправляют вручную по склпзам 11 до выхода из сушилки. Прн этом р«лнк 13 находится в нижнем положении. Фиксаци!! вышедшего Iia сушплкп конца материала Осй щсствляс1 ся, на20 пример, с помощью на:!ото ill«I« устройства, кapToiio-дслательной мaITIIIIIII нли вру !ну!О.

3 а т е з в к л !0 -I a io T Il p! i B 0 1, р О I i I i I a 1 3, к О т О р ы и, передвигаясь вверх по направляющим 12, ооразует пз материала петлю.

25 Если ролик 13 изготовлен из изоляционного материала, его подъем можно производить прп включенном Icllopàòoðå. В крайнем Верхнем положении ролик 13 фиксируется с помощью фиксаторов 14 и начпнает работать как

30 промежуточный направляющий валик.

367325

Г1 рсдмет изобретения

1. Сушилка для ленточнык материалов, например кровельного картона, содержащая камеру с электродами внутри для высокочастотного нагрева и валики для направления высушиваемого материала, отличающаяся тем, что, с целью повышения компактности и упрощения заправки материала, электроды раcIIоположены, по крайней мере, двумя вертикальными рядами, между которыми установлен натнжной POJ1HII, закРепленнын с I3035IOKIIOcTblo перемещения по направляющим, размещенным параллельно электродам.

2. Сушилка но н. 1, отличающаяся тем, что внутри камсры установлены щелсвыс сопла для обдува ленты материа Iа в продольном направлении со стороны, обращенной к элек10 тродам.

3 67.325
