Реферат

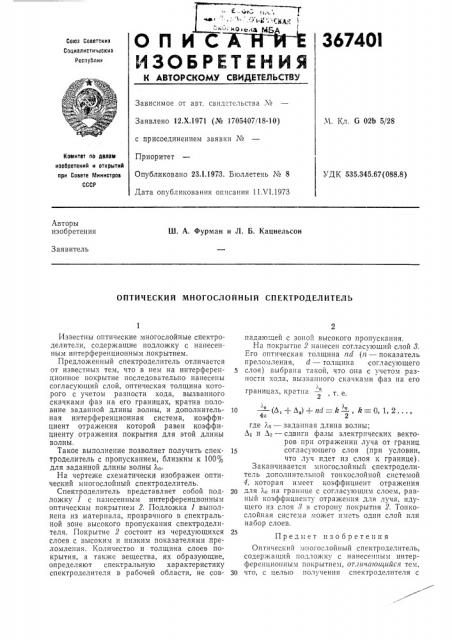

367401 о и и съ тгй-е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуслин

Зависимое от авт. свидетельства ¹

Заявлено 12.Х.1971 (№ 1705407/18-10) М. Кл, G 02Ь 5/28 с присоединением заявки №

Приоритет

Комитет по делам изобретеииЯ и открытиЯ при Совете Министров

СССР

Опубликовано 23.1.1973. Бюллетень № 8

Дата опубликования описания 11 VI.1973

УДК 535.345.67(088.8) Авторы изобпетения

Ш. А. Фурман и Л. Б. Кацнельсон

Заявитель

ОПТИЧЕСКИЙ МНОГОСЛОЙНЫЙ СПЕКТРОДЕЛИТЕЛЬ

Известны оптические многослойные спектроделители, содержащие подложку с нанесенным интерференционным,покрытием.

Предложенный спектроделитель отличается от известных тем, что в нем на интерференционное покрытие последовательно нанесены согласующий слой, оптическая толщина которого с учетом разности хода, вызванного скачками фаз на его границах, кратна половине заданной длины волны, и дополнительная интер ференционная система, коэффициент отражения которой равен коэффициенту отражения покрытия для этой длины волны, Такое выполнение позволяет получить спектроделитель с пропусканием, близким к 100оуо для заданной длины волны Хо.

На чертеже схематически изображен оптический многослойный спектроделитель.

Спектроделитель представляет собой подложку 1 с нанесенным интерференционным оптическим покрытием 2. Подложка 1 выполнена из материала, прозрачного в спектральной зоне высокого пропускания спектроделителя. Покрытие 2 состоит из чередующихся слоев с высоким и низким показателями преломления. Количество и толщина слоев покрытия, а также вещества, их образующие, определяют спектральную характеристику спектроделителя в рабочей области, не совпадающей с зоной высокого,пропускания.

На покрытие 2 нанесен согласующий слой 8.

его оптическая толщина nd (n — показатель преломления, d — толщина согласующего слоя) выбрана такой, что она с учетом разности хода, вызванного скачками фаз на его о границах, кратна

2 (Д + ) Д 1с ч>

4и 2 где Хо — заданная длина волны;

Л1 и Лз — сдвиги фазы электрических векторов при отражении луча от границ

15 согласующего слоя (при условии, что л .ч идет из слоя к границе).

Заканчивается многослойный спектроделитель дополнительной тонкослойной системой

4, .которая имеет коэффициент отражения для л, на границе с согласующим слоем, равный коэффициенту отражения для луча, идущего из слоя 8 в сторону покрытия 2. Тонкослойная система может иметь один слой или набор слоев.

Предмет изобретения

Оптический многослойный спектроделитель, содержащпй подложку с нанесенным интерференциопным покрытием, отлича(ощийся тем, ЗО что, с целью получения спектроделителя с

367401

Составитель С. Степанова

Техред Л. Грачева

Редактор И. Грузова

Корректоры: А. Дзесова и Е. Миронова

Заказ 1803)7 Изд. № 1139 Тирана 551 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 пропусканием, близким к 100о о для заданной длины волны пз, на интерференционное покрытие последовательно нанесены согласующий слой, оптическая толщина .которого с учетом разности хода, вызванного скачками 5 фаз на его границах, кратна половине заданной длины волны, и дополнительная интерференционная система, коэффициент отражения которой равен коэффициенту отражения покрытия для этой длины волны.
