Реферат



367469

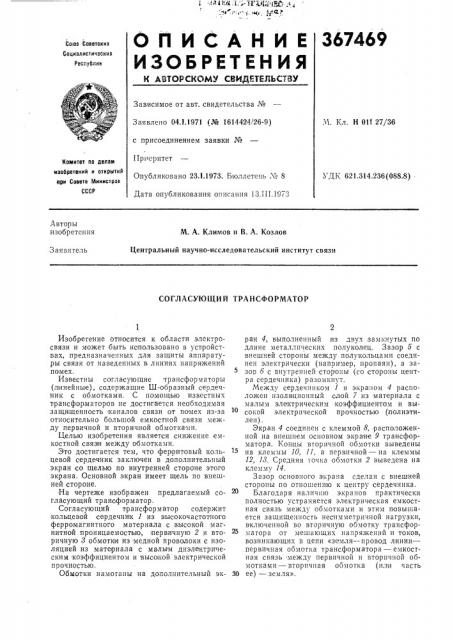

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со оа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. Н Olf 27/36

Заявлено 04.1.1971 (№ 1614424/26-9) с присоединением заявки №

Прно12итет

Опубликовано 23.1.1973. Бюллетень ¹ S

Дата опубликования описания 13.III.1973

Комитет по делам изобретений и открытий ори Совете Иинистров

СССР

Ъ Д1х 621 314 236(088 8) Авторы изобретения

М. А. Климов и В. A. Козлов

Центральный научно-исследовательский институт связи

Заявитель

СОГДАСУ1О1ЦИ Й ТРАНСФОРМАТОР

Изобретение относится к области электросвязи и может быть использовано в устройствах, предназначенных для защиты аппаратуры связи от наведенных в линиях напряжений помех.

Известны сотласующие трансформаторы (л инейные), содержащие Ш-образный сердеч H22K с обмотками. С помощью известных трансформаторов не достигается необходимая защищенность каналов связи от помех из-за относительно большой емкостной связи между первичной и вторичной обмотками.

Целью изобретения является снижение емкостной связки между обмотками.

Это достигается тем, что фер ритовый кольцевой сердечник заключен в дополнительный экран со щелью по внутренней стороне этого экрана. Основной экран имеет щель по внешней стороне.

На чертеже изображен предлагаемый согласующий трансформатор.

Согласующий трансформатор содержит кольцевой сердечник 1 из высокочастотного ферромагнитного материала с высокой магнитной проницаемостью, первичную 2 и вторичную 8 обмотии из медной проволоки с изоляцией из мате риала с малым диэлектричесКНМ коэффициентом и высоцкой электрической прочностью.

Обмотки намотаны на дополнительный экран 4, выполненный из двух замкнутых по длине металлических полуколец. Зазор 5 с внешней стороны между полукольцами соединен электрически (например, пропаян), а зазор б с внутренней стороны (со стороны центра сердечника) разомкнут.

Между сердечником 1 и экраном 4 расположен изоляционный слой 7 из материала с малым электрическим коэффициентом и высокой электрической прочностью (полиэтилен).

Экран 4 соединен с клеммой 8, расположенной на внешнем основном экране 9 трансформатора. Концы вторичной обмотки выведены на клеммы 10, 11, а первичной — на клеммы

12, 18. Средняя точка обмотки 2 выведена на клемму 14.

Зазор основного экрана сделан с внешней стороны по отношению к центру сердечника.

Благодаря наличию экранов практически полностью устраняется электрическая емкостная связь между обмотками и этим повышается защищенность несимметричной нагрузки, включенной во вторичную обмотку трансформатора от мешающих напряжений и токов, возникающих в цепи «земля — провод линии— первичная обмотка трансформатора — емкостная связь между первичной и вторичной обмотками — вторичная обмотка (или часть

30 ее) — земля».

367469

Составитель М. Порфирова

Техред E. Борисова

Коррректоры: Е. Сапунова и Л. Чуркина

Редактор Т. Ларина

Заказ 484/9 Изд. № 1160 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Размеры основного экрана в пространстве между обмотками сужаются до размеров доаолнительного экрана, чем тоже снижается межобмоточная емкостная связь.

Предмет изобретения

Согласующий трансформатор с основным экраном, содержащий ферритовый кольцевой сердечник с первичной и вторичными обмотками, разнесенными диамегрально, отличаюи ийся тем, что, с целью снижения емкостной связи между обмотками, ферритовый кольцевой сердечник заключен в дополнительный экран со щелью по внутренней стороне упомянутого дополнительного экрана, а основной экран имеет щель по внешней стороне.
