Реферат

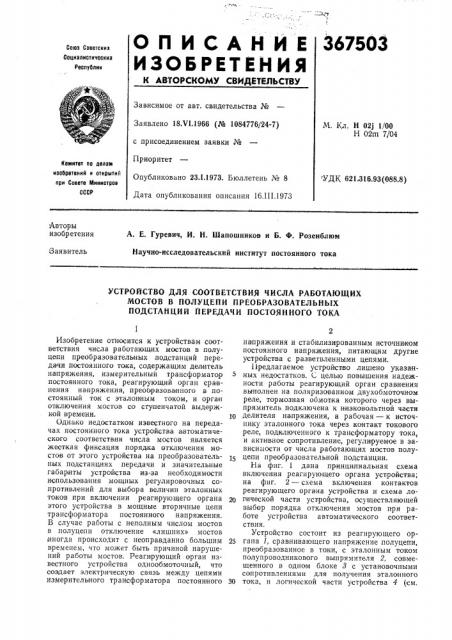

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

367503

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.VI.1966 (№ 1084776/24-7) с присоединением заявки №

Приоритет

Опубликовано 23Л.1973. Бюллетень № 8

Дата опубликования описания 16.III.1973

М. Кл. Н 02j 1/ОО

Н 02m 7!04

Комитет по лелам изобретение н открытий при Совете Министров

СССР УДК 621.316.93(088.8) Авторы изобретения

А. E. Гуревич:, И. Н. шапошников и Б. Ф. Розенблюм

Научно-исследовательский институт постоянного тока

Заявитель

УСТРОЙСТВО ДЛЯ СООТВЕТСТВИЯ ЧИСЛА РАБОТАЮЩИХ

МОСТОВ В ПОЛУЦЕПИ ПРЕОБРАЗОВАТЕЛЬНЫХ

ПОДСТАН ЦИ Й П ЕРЕДАЧ И ПОСТОЯ Н НОГО ТОКА

Изобретение относится к устройствам соответствия числа работающих мостов в полуцепи преобразовательных подстанций передачи постоянного тока, содержащим делитель напряжения, измерительный трансформатор постоянного тока, реагирующий орган сравнения напряжения, преобразованного в постоянный ток с эталонным током, и орган отключения мостов со ступенчатой выдержкой времени.

Однако недостатком известного на передачах постоянного тока устройства автоматического соответствия числа мостов является жесткая фиксация порядка отключения мостов от этого устройства на преобразовательных подстанциях передачи и значительные габариты устройства из-за необходимости использования мощных регулировочных сопротивлений для выбора величин эталонных токов при включении реагирующего органа этого устройства в мощные вторичные цепи трансформатора постоянного напряжения.

В случае работы с неполным числом мостов в полуцепи отключение «лишних» мостов иногда происходит с неоправданно большим временем, что может быть причиной нарушений работы мостов. Реагирующий орган известного устройства однообмоточный, что создает электрическую связь между цепями измерительного трансформатора постоянного напряжения и стабилизированным источником постоянного напряжения, питающим другие устройства с разветвленными цепями.

11редлагаемое устройство лишено указанных недостатков. т; целью повышения надежности работы реагирующий орган сравнения выполнен на поляризованном двухобмоточном реле, тормозная обмотка которого через выпрямитель подключена к н изковольтной части

1О делителя напряжения, а рабочая — к источнику эталонного тока через контакт токового реле, подключенного к трансформатору тока, и активное сопротивление, регулируемое в зависимости от числа работающих мостов полуцепи преобразовательной подстанции.

На фиг. 1 дана принципиальная схема включения реагирующего органа устройства; на фиг. 2 — схема включения контактов реагирующего органа устройства и схема ло2О гической части устройства, осуществляющей выбор порядка отключения мостов при работе устройства автоматического соответствия.

Устройство состоит из реагирующего ор2 гана 1, сравнивающего напряжение,полуцепи, преобразованное в токи, с эталонным током полупроводникового выпрямителя 2, совмещенного в одном блоке 8 с установочными сопротивлениями для получения эталонного

ЗО тока, и логической части устройства 4 (см.

367503 фиг. 2), осуществляющей выбор порядка отключения мостов. Устройство вводится в работу при включении полуцепи контактом токового реле 5, включенного во вторичную цепь измерительного трансформатора 6 постоянного тока полуцепи. Тормозная обмотка

7 реагирующего органа подключена через выпрямитель 2 к низковольтной части измерительного делителя 8 напряжения, установленного на полюсе преобразователя, Благодаря выпрямителю 2 ток в тормозной обмотке сохраняет одинаковое направление в выпрямительном и инверторном режимах работы передачи, чем обеспечивается работа устройства в обоих указанных режимах. Величина этого тока пропорциональна напряжению полуцепи. Величина емкости 9 выоирается достаточной для отстройки от переменной составляющей, возникающей в напряжении полуцепи в некоторых режимах работы передачи.

Величина эталонного тока в рабочей об.мотке 10 реагирующего органа определяется установочными сопротивлениями 1l — 14, вводимыми (кроме сопротивления 14) в цепи обмотки l U контактами 15, 16, 17 реле счета количества работающих мостов. В предлагаемом устройстве, так же как и в известном устроистве, указанные реле срабатываются в зависимости от числа мостов, находящихся в работе на рассматриваемом конце полуцепи.

1ак, при работе одного моста все реле находятся в сработавшем положении, контакты

15 — 17 разомкнуты, и ток в обмотке 10 от источника эталонного тока 18 минимален, при работе четырех мостов все реле не сработаны, контакты 15 — 17 замкнуты, и ток через рабочую обмотку максимален. Величины эталонных токов выбираются в каждом случае из условия равенства ампервитков обеих обмоток реагирующего органа в нормальном режиме раооты передачи. 1аки м образом, установки срабатывания устройства определяются величинами установочных сопротивлений 11 — 14 и изменяются в зависимости от числа включенных мостов.

Логическая часть устройства 4 состоит из реле времени 19 и 20 и переключателя 21 выбора порядка отключения мостов. На проскальзы вающих контактах реле времени выполнены три выдержки времени 4, t>, t>, с коTopbIMIH устройство действует на отключение мостов 22 — 25 через соответствующие реле

26 — 29, включающие шунтирующие разъединители 80 — 88 мостов. Мост, ожлючающийся первым, выбирается по усмотрению персонала установкой переключателя 21 в одно из положений 1 — IV. Дальнейший порядок отключения мостов в случае, если реагирующий орган не возвращается в исходное положение, задается логической частью устройства и схемой включен ия контактов реле-повторителей 26 — 29 положения шунтирующих разьединителей мостов. В предлагаемом исполнении устройства этот порядок соответствует

65 принятому в настоящее время на передачах постоянного тока порядку отключения мостов от автоматики соответствия, начиная с мостов, расположенных ближе к месту рабочего заземления полуцепи.

Устройство работает следующим образом.

Пр и отключении одного или нескольких мостов на одном из концов полуцепи напряжение полуцепи на обоих концах устанавливается регуляторами тока соответствующим оставшемуся числу мостов. На противоположном конце полуцепи, где первоначальное число включенных мостов не изменилось, срабатывает реагирующий орган 1, так KBiK величина ампервитков тормозной обмотки становится меньше, чем величина ампервитков рабочей обмотки с эталонным током. Реагирующий орган своим контактом 84 производит запуск отсчета времени через промежуточное реле 85, контактом которого запускается логическая часть устройства. Сначала срабатывает лишь реле времени 19, на его первом проскальзывающем контакте установлена минимальная выдержка времени t>, с кото рой производится отключение выбранного моста в зависимости от положения переключателя 21.

Одновременно запускается .реле времвни 20 через проскальзывающий контакт реле 19 и нормально замкнутый мгновенный контакт реле 20. Реле 20 остается в сработанном положении за счет самоудерживания через собственный мгновенный нормально открытый контакт и контакт промежуточного реле запуска. Если после включения шунтирующего раз ьединителя одного моста количество мостов не выравнивается и реагирующий орган

l по-прежнему находится в сработавшем положении, устройство продолжает отсчет времени до срабатывания второго проскальзывающего контакта реле 19 с временем 4 и так далее до срабатывания проскальзывающего контакта реле 20 с временем 4, после чего в работе остается по одному мосту на каждом конце полуцепи — минимальное число мостов, при которых передача еще может работать. Включен ие разомкнутых контактов реле-повторителей 26 — 29 положения шунтирующих разъединителей мостов обеспечивает автоматическое переключение выдержки времени на последующие мосты в соответствии с принятым порядком отключения, есл и какие-либо из мостов в данное время не работают. Нормалы о замкнутые контакты релеповторителей включаются в цепи обмоток реле 86 — 89 для исключения их работы на шунтированных мостах.

Предмет изобретения

Устройство для соответствия числа работающих мостов в полуцепи преобразовательных подстанций передачи постоянного тока, содержащее делитель напряжения, измери367503

Составитель В. Корнева

Техред Л. Богданова

Редактор Л. Бердннк

Корректоры: Т. Гревцова н А. Степанова

Заказ 534/)3 Изд. № 1166 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, УК-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тельный трансформатор постоянного тока, реагирующий орган сравнения напряжения, преобразованного в ток с эталонным током, и орган отключения мостов со ступенчатой выдержкой времени, отличающееся тем, что, с целью повышения надежности работы, реагирующий орган сравнения выполнен на поляризованном двухобмоточном реле, тормОзная Оомотка которого через выпрямитель подключена к 11изковочьтной части делителя напряжения, а рабочая — к источнику эталонного тока через контакт токового реле, подключенного к трансформатору тока, и активное сопротивление, регулируемое в зависимости от числа работающих мостов,полуцепи подстанции.
