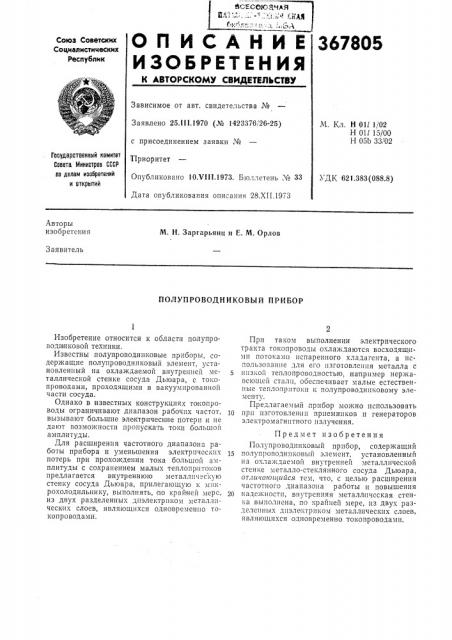

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

367805

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 25.111.1970 (Л" 1423376/26-25) с присоединением заявки №

Приоритет

Опубликовано 1ОХ111.1973, Бюллетень ¹ 33

Дата опубликования описания 28.XII.1973

М. Кл. Н Oll 1/02

Н Oll 15/00

Н 05Ь 33 02

Государственный комитет

Совета Министров СССР но делам изобретений и открытий

УДК 621.383(088.8) Авторы изобретения

М. Н. Заргарьянц и Е.М. Орлов

Заявитель

ПОЛУПРОВОДНИКОВЫЙ ПРИБОР

Изобретение относится к области полупроводниковой техники.

Известны .полупроводниковые приборы, содержащие полупроводниковый элемент, установленный на охлаждаемой внутренней металлической стенке сосуда Дьюара, с токопроводами, проходящими в вакуумпрованной части сосуда.

Однако в известных конструкциях такопроводы ограничивают диапазон рабочих частот, вызывают большие электрические потери и не дают возможности пропускать токи большой амплитуды.

Для расширения частотного диапазона работы прибора и уменьшения электрических потерь при прохождении тока большой амплитуды с сохранением малых теплопрптоков предлагается внутреннюю металлическую стенку сосуда Дьюара, прилегающую к микрохолодильнику, выполнять, по крайней мере, из двух разделенных диэлектриком металлических слоев, являющихся одновременно токопроводами.

При таком выполнении электрического тракта токопроводы охлаждаются восходящими потоками пспаренпого хладагснта, а использование для его изготовления металла с низкой теплопроводностью, например нержавеющей стали, обеспечивает малые естественные тепло«притоки к полупроводниковому элементу.

Предлагаемый .прибор можно использовать

10 прп изготовлении приемников и генераторов электромагнитного излучения.

Предмет изобретения

Полупроводниковый прибор, содержащий

1б полупроводниковый элемент, установленный на охлаждаемой внутренней металлической стенке металло-стеклянного сосуда Дьюара, отличаюцийся тем, что, с целью расширения частотного диапазона работы и повышения

20 надежности, внутренняя металл1ичсская ка выполнена, по крайней мере, из двух разделенных диэлектриком металлических слоев, являющихся одновременно токопроводамп.
