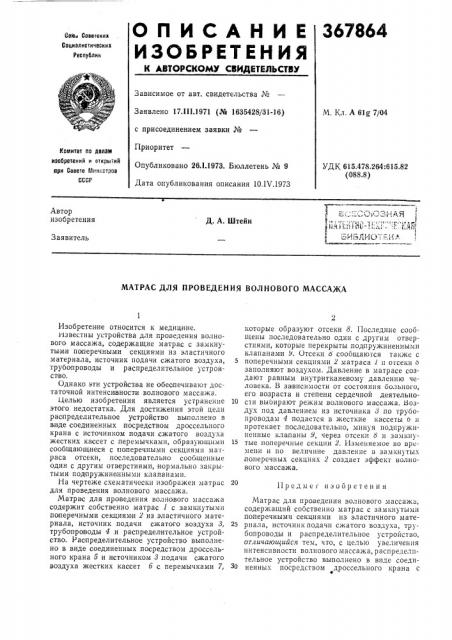

О П И С А Н И Е 367864

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сею» Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.!111971 (№ 1635428/31-16) с присоединением заявки №

Приоритет

Опубликовано 26.1.1973. Бюллетень № 9

Дата опубликования описания 10.IV.1973

М. Кл, А 6 1g 7!О4

Комитет по делам изобретений и открытий ттрн Совете министров

СССР

УДК 615,478.264:615.82 (088.8) Ъ ..Я

Ф, (Автор изобретения

Д. А. Штейн

Заявитель

МАТРАС ДЛЯ ПРОВЕДЕНИЯ ВОЛНОВОГО МАССАЖА

Предмет изобретения

Изобретение относится к медицине. известны устройства для проведения волнового массажа, содержащие матрас с замкнутыми полеречными секциями из эластичного материала, источник подачи сжатого воздуха, трубопроводы и распределительное устроиство.

Однако эти устройства не обеопечивают достаточной интенсивности волнового массажа.

Целью изобретения является устранение этого недостатка. Для достижения этой цели распределительное устройство выполнено в виде соединенных посредством дроссельного крана с источником подачи сжатого воздуха жестких кассет с перемычками, образующими сообщающиеся с поперечными секциями матраса отсеки, последовательно сообщенные один с другим отверстиями, нормально закрытыми подпружиненными клапанами.

На чертеже схематически изображен матрас для проведения волнового массажа.

Матрас для проведения волнового массажа содержит собственно матрас 1 с замкнутыми поперечными секциями 2 из,эластичного материала, источник подачи сжатого воздуха 3, трубопроводы 4 .и распределительное устройство. Распределительное устройство выполнено в виде соединенных посредством дроссельного крана б и источником 8 подачи сжатого воздуха жестких кассет б с перемычками 7, которые образуют отсеки 8. Последние сооощены последовательно один с другим отверстиями, которые перекрыты подпружиненными клапанами 9. Отсеки 6 сооощаются также с

5 поперечными секциями 2 матраса i и отсеки 0 заполняют воздухом. Давление в матрасе создают равным внутритканевому давлению человека. В за видимости от состояния больного, его возраста и степени сердечной деятельно10 сти выоирают режим волнового массажа. Воздух под давлением из источника д по трубопроводам 4 подается в жесткие кассеты 0 и протекает последовательно, минуя подпружиненные клапаны 9, через отсеки 8 и замкну15 тые,поперечные секции 2. Изменяемое во времени и по величине давление в замкнутых поперечных секциях 2 создает эффект волнового массажа.

Матрас для проведения волнового массажа, содержащий собственно матрас с замкнутыми поперечными секциями из эластичного мате25 риала, источник подачи сжатого воздуха, трубопроводы и распределительное устройство, отличающийся тем, что, с целью увеличения интенсивности волнового массажа, распределительное устройство выполнено в виде соедиЗ0 ненных посредством дроссельного крана с

367864

Составитель А. Соловьев

Техред Г. Дворина

Корректор О. Усова

Редактор Белявская

Заказ 748/4 Изд. № 195 Тираж 467 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 источника л,подачи сжатого .воздуха жесткпк кассет с перемычками, образующими сообщающиеся с поперечными секциями матраса, отсеки, последовательно соединенные один с другим отверстиями, нормально закрытыми подпружиненными клапанами.
