Реферат



367930

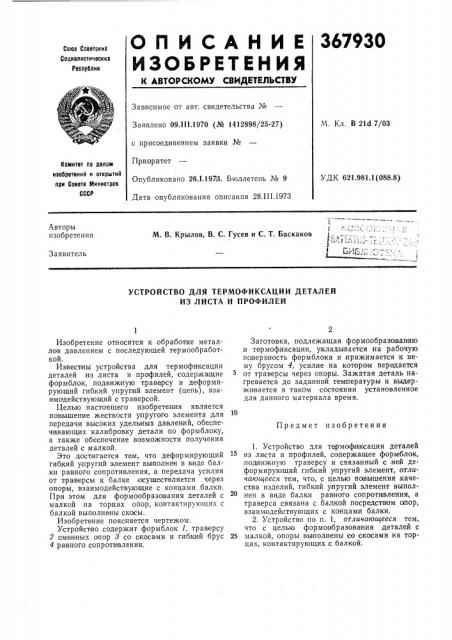

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 09.111.1970 (№ 1412898/25-27) с присоединением заявки №

Приоритет

Опубликовано 26.1.197I3. Бюллетень № 9

Дата опубликования описания 28.III.1973

М. Кл. В 21d 7/03

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.981.1(088.8) Авторы изобретения

М. В. Крылов, В. С. Гусев и С. T. Баскаков

Заявитель

УСТРОЙСТВО ДЛЯ ТЕРМОФИКСАЦИИ ДЕТАЛЕЙ

ИЗ ЛИСТА И ПРОФИЛЕЙ

Изобретение относится к обработке металлов давлением с последующей термообработкой.

Известны устройства для термофиксации деталей из листа и профилей, содержащие формблок, подвижную траверсу и деформирующий гибкий упругий элемент (цепь), взаимодействующий с траверсой.

Целью настоящего изобретения является повышение жесткости упругого элемента для передачи высоких удельных давлений, обеспечивающих калибровку детали по формблоку, а также обеспечение возможности получения деталей с малкой.

Это достигается тем, что деформирующий гиб кий упругий элемент выполнен в виде балки ра вного сопротивления, а передача усилия от тра версы к балке о существляется через опоры, взаимодействующие с концами балки.

При этом для формообразования деталей с малкой на торцах опор, контактирующих с балкой выполнены скосы.

Изобретение поясняется чертежом.

Устройство содержит формблок 1, траверсу

2 сменных опор 8 со скосами и гибкий брус

4 равного сопротивления.

Заготовка, подлежащая формообразованию и термофиксации, укладывается на рабочую поверхность формблока и прижимается к нему брусом 4, усилие на котором передается от траверсы через опоры. Зажатая деталь нагревается до заданной температуры и вы держивается в таком состоянии установленное для данного материала время.

Предмет изобретения

1. Устройство для термофиксации деталей из листа и профилей, содержащее формблок, подвижную траверсу,и связанный с,ней деформирующий гибкий упругий элемент, отличающееся тем, что, с целью повышения качества изделий, гибкий упругий элемент выполнен в виде балки равного сопротивления, а траверса связана с балкой посредством опор, взаимодействующих с концамн балки.

2. Устройство по п. 1, отличающееся тем, что с целью формообразования деталей с

25 малкой, опоры выполнены со скосами на торцах, контактирующих с балкой.

Начала калиЮраени

Видб

/1анеи калидраВни
