Би&лиотемл
Иллюстрации
Реферат

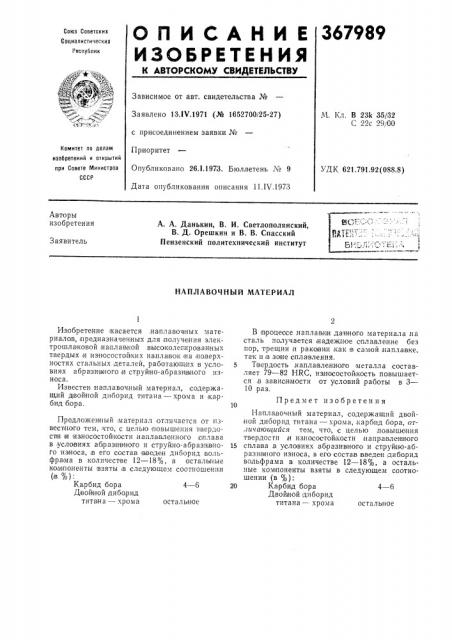

О П И С А Н И Е 367989
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Секта Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 13.IV.1971 (№ 1652790!25-27) с присоединением заявки №
Приоритет
Опубликовано 26.1.1973. Бюллетень ¹ 9
Дата опубликования описания 11.IV,1973
М. Кл. В 23k 35/32
С 22с 29, 00
Комитет ло делам изобретений и открытий ори Совете Министров
СССР
УДК 621.791.92(088.8) Авторы изобретения
А. А. Данькин, В. И. Светлополянский, В. Д. Орешкин и В. В. Спасский
Пензенский политехнический институт
Заявитель
НЛПЛЛВОЧНЫЙ МАТЕРИАЛ
Изобретение:касается,наплаво рных материалов, предназначенных,для получения электрошлаковой наплавкой высоколегирован!ных твердых и,износостойких наплавок !на поверхностях стальных деталей, работающих в условиях абразивного и струй!но-абразивного изно,са.
Известен,наплавочный материал, содержащий д войной диборид титана — хрома и карбид бора, Предложенбчый материал отличается от извеспного тем, что, с целью повышения т вердостти и износостойкости,наплавле ннсхго сплава в усло!виях абразивного и струйно-абразивиого из носа, в его состав введен диборид вольфра!ма в количестве 12 — 18%, а остальные ком по!ненты взяты !в следующем соотношении (в %):
Карбид бора 4 — 6
Д вой ной ди бор ид титана — хрома остальное
В процессе .наплавтси данного материала:на сталь получается !надежное сплавление без пор, трещин и patnwmtt,как в самой наплавке, так и в зоне спла вления.
S Твердость,напла вленного металла составляет 79 — 82 HRC, износостойкость повышается,B зависирмости от условий, работы в 3—
10 раз.
Предмет изобретен и я
Наплавочный материал, содержащий двойной диборид титана — хрома, карбид бора, отличаюитийся тем, что, с целью повышения твердости и износостойкости !направленного
15 сплава .в условиях абразив ного и струйно-абразивного износа, в его состав введен диборид вольфрама в количестве 12 — 18%, а остальные ком поненты взяты в следующем соотношении (в %):
20 Карбид бора 4 — 6
Двойной диборид титана — хрома остальное
