Устройство для сварки термопластов
Иллюстрации
Реферат
368050

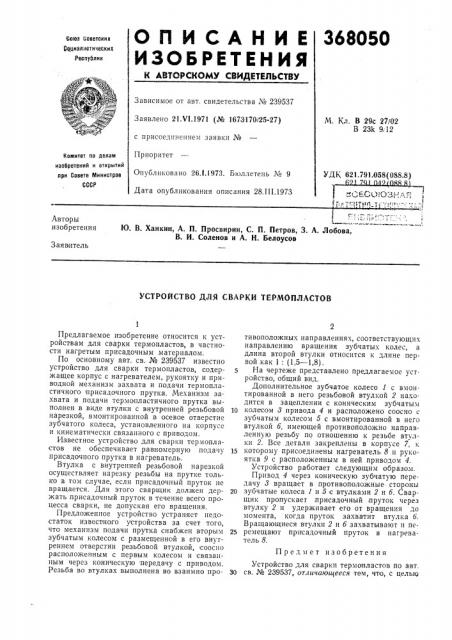

О П И С А Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства М 239537
Заявлено 21 VI.1971 (№ 1673170/25-27) M. Кл. В 29с 27 02
В 23k 9,12 с присоединением заявки №
Приоритет
Опубликовано 26.1.1973. Бюллетень № 9
Дата опубликования описания 28.П1.1973
Комитет по делам иаобретеиий и открытий при Совете Министров
СССР
УДК 621 791 058(088 8
Авторы изобретения
Ю. В. Ханкин, А. П. Просвирин, С. П. Петров, 3. А. Лобова, В. И. Солеиов и А. Н. Белоусов
Заявитель
УСТРОЙСТВО ДЛЯ СВАРКИ ТЕРМОПЛАСТОВ
Предмет изобретения
Предлагаемое изобретение относится к устройст вам для сварки термопластов, в частности нагретым присадочным .материалом.
По основному авт. св. № 239537 известно устройство для сварки термопластов, содержащее корпус с нагревателем, рукоятку и приводной механизм захвата и подачи термопластичного присадочного прутка. Механизм захвата и подачи термопластичного прутка выполнен в виде втулки с внутренней резьбовой нарезкой, вмонтированной в осевое отверстие зубчатого колеса, установленного на корпусе и кинематически связанного с приводом.
Известное устройство для сварки термопластов не обеспечивает равномерную подачу присадочного прутка в нагреватель.
Втулка с внутренней резьбовой нарезкой осуществляет нарезку резьбы на прутке только в том случае, если присадочный пруток не вращается. Для этого сварщик должен держать присадочный пруток в течение всего процесса сварки, не допуская его вращения.
Предложенное устройство устраняет недостаток известного устройства за счет того, что механизм подачи прутка снабжен вторым зубчатым колесом с размещенной в его внутреннем отверстии резьбовой втулкой, соосно расположенным с первым колесом и связанным через коническую передачу с приводом.
Резьба во втулках выполнена во взаимно противоположных направлениях, соответствующих направлению вращения зубчатых колес, а длина второй втулки относится к длине первой .как 1: (1,5 — 1,8) .
На чертеже представлено предлагаемое устройство, общий вид.
Дополнительное зубчатое колесо 1 с вмонтированной в него резьбовой втулкой 2 находится в зацеплении с коническим зубчатым
1о колесом 3 привода 4 и расположено соосно с зубчатым колесом 5 с вмонтированной в него втулкой б, имеющей противоположно направленную резьбу по отношению к резьбе втулки 2. Все детали закреплены в корпусе 7, и
15 которому присоединены нагреватель 8 и рукоятка 9 с расположенным в ней приводом 4.
Устройство работает следующим образом.
Привод 4 через коническую зубчатую передачу 8 вращает в противоположные стороны
20 зубчатые колеса 1 и 5 с втулками 2 и б. Сварщик пропускает лрисадочный пруток через втулку 2 и удерживает его от вращения до момента, когда пруток захватит втулка б.
Вращающиеся втулки 2 и б захватывают и пе25 ремещают присадочный пруток в нагреватель 8.
Устройство для сварки термопластов по авт.
30 св. № 239537, отличающееся тем, что, с целью
368050
Составите.чь Г. Макеева
Редактор В. Смирягина Техред T. Ускова Корректоры: Л. Корогод и M. Коробова
Заказ 661/14 Иад. М 180 Тираж 678 Подписное
ЦН11ИПИ Компгета по делам изобретений и открытий при Совете Министров СССР
Москва, К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 более равномерной подачи прутков, механизм подачи присадочного прутка снабжен вторым зубчатым колесом с размещенной в его внутреннем отверстии резьбовой втулкой, соосно расположенным с первым колесом и связанным через ту же коническую передачу с приводом, причем резьба во втулках выполнена во взаимно противоположных направлениях, соответствующих направлению вращения зубчатых колес, а длина второй втулки относится
s к длине первой как 1: (1,5 — 1,8).
