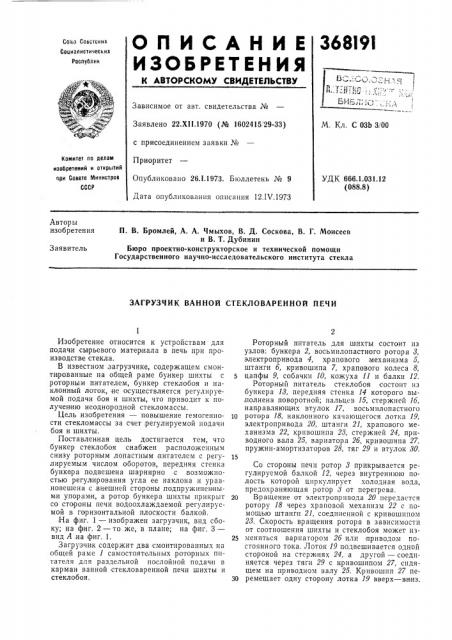

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сейл Советских

Социалистических

Реслублин

Зависимое от авт. свидетельства №

Заявлено 22.Х11.1970 (№ 1602415, 29-33) с присоединением заявки №

Приоритет

Опубликовано 26.1.1973. Бюллетень № 9

Дата опубликования описания 12.IV.1973

М. Кл. С 03b 3100

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

УДК 666.1.031.12 (088.8) Авторы изобретения

П. В. Бромлей, А. А. Чмыхов, В. Д. Соскова, В. Г. Моисеев и В. Т. Дубинин

Бюро проектно-конструкторское и технической помощи

Государственного научно-исследовательского института стекла

Заявитель

ЗАГРУЗЧИК ВАННОЙ СТЕКЛОВАРЕННОЙ ПЕЧИ

Изобретение относится к устройствам для подачи сырьевого матер нала в печь при производстве стекла.

В известном загрузчике, содержащем смонтированные на общей раме бункер шихты с роторным питателем, бункер стеклобоя и наклонный лоток, не осуществляется регулируемой подачи боя и шихты, что приводит к получен ию неоднородной стекломассы.

Цель изобретения — повышение гемогенности стекломассы за счет, регулируемой подачи боя и шихты.

Поставленная цель достигается тем, что бункер стеклобоя снабжен расположенным снизу роторным лопастным питателем с регулируемым числом оборотов, передняя стенка бункера .подвешена шарнирно с,возможностью регулирования угла ее наклона и уравновешена с,внешней стороны,подпружиненными упорами, а ротор бункера шихты прикрыт со стороны печи водоохлаждаемой регулируемой в горизонтальной плоскости балкой.

На фиг. 1 — изображен загрузчик, вид сбоку; на фиг. 2 — то же, в плане; на фиг. 3— вид А,на фиг. 1.

Загрузчик содержит два:смонтированных на общей раме l самостоятельных роторных пнтателя для раздельной послойной подачи в карман ванной стекловаренной печи шихты и стеклобоя.

Роторный пптатель для шихты состоит из узлов: бункера 2, восьмилопастного ротора 8, электропривода 4, храповаго механизма 5, штанги б, кривошипа 7, храпового колеса 8, цапфы 9, собачки 10, кожуха ll и балки 12.

Роторный питатель стеклобоя состоит из бункера 18, передняя стенка 14 которого вы,полнена поворотной; пальцев 15, стержней lб, направляющих втулок 17, восьмилопастного

10 ротора 18, наклонного качающегося лотка 19, электропривода 20, штанги 21, храпового механизма 22, кривошипа 28, стержней 24, приводного вала 25, вариатора 2б, кривошипа 27, пружин-амортизаторов 28, тяг 29 и втулок 80.

Со стороны печи ротор 8 прикрывается регул ируемой балкой 12, через внутреннюю полость которой циркулирует холодная вода, предохраняющая ротор 8 от перегрева.

20 Вращение от электропривода 20 передастся ротору 18 через храповой механизм 22 с помощью штанги 21, соединенной с кривошипом

28. Скорость вращения ротора в зависимости от соотношения шихты и стеклобоя может из25 меняться вариатором 2б или приводом постоянного тока. Лоток 19 подвешивается одной стороной на стержнях 24, а другой — соединяется через тяги 29 с кривошипом 27, сидящем на приводном валу 25. Кривошип 27 пе30 ремещает одну сторону лотка 19 вверх — вниз.

368191

Лоток 19 на стержнях 24 подвешивается наклонно к раме 1 с помощью втулок 80 и осей

81. Угол наклона при необходимости можно регулировать и довести до горизонтального.

Роторы 8 и 18 монтируются на одной общей раме 1, внизу которой на ползунах 82 закреплены четыре колеса 88, несущие нагрузку веса всего загрузчика. Вращением маховичка 84 вручную, с помощью винтов 85 и конических передач 86.переднюю часть рамы 1 с закреп- 10 ленным на ней ротором 8 можно поднимать и опускать по высоте, чем достигается регулировка зазора или заглубления ротора по отношению к,поверхности стекломассы.

Регулировка по высоте удаленного от печн Is торца загрузчика, производится вручную с помощью домкратных болтов 87.

На раме 1 между бункерами 2 и 18 расположена площадка 88, предназначенная для опер атор а, обслуживающего загрузчик. 2о

Раоота загрузчиков в автоматическом режиме осуществляется следующим обр азом: от импульса уровнемера ванной печи включаются одновременно в работу электродвигатели приводов роторов, которые, вращая роторы, 2S подают в печь шихту и стеклобой до момента команды у ровнемера на,выключение электродвигателей.

Соотношение количества подаваемой шихты и стеклобоя достигается изменением скорости 3о вращения роторов при помощ и механического вариатора или электропривода постоянного тока, а также любым предварительно заданным соотношением геометрических объемов роторов. 35

Ротор подачи стеклобоя 18,в отличие от ротора 8 подачи шихты вращается по часовой стрелке, причем его правая сторона открыта, в отличие от левой стороны, закрытой кожухом. 4С

При,вращении слева направо лопасти ротора 18 захватывают стеклобой со свободной поверхности и не дают возможности отдельным кусочкам стекла попадать в щель между кожухом и лопастями, чем достигается предо- 4 хранение лопастей ротора от заклинивания и деформации.

Для предупреждения произвольного падения стеклобоя через правую открытую сторо4 ну ротора 18 передняя наклонная стенка бункера крепится к раме 1 на пальцах 15 и подпружиненных упорных стержнях 16, с помощью которых угол наклона стенки регулируется в соот ветствии с углом естественного откоса стеклобоя, зависимого от грануломет рического состава.

При появлении в бункере особенно крупных кусков стеклобоя, за счет сжатия амортизационных пружин передняя наклонная стенка может отойти от своего исходного положения и пропустить крупный кусок на наклонный лоток.

Наклонный качающийся лоток 19 крепится к раме 1 загрузчика на стержнях, при,помощи которых угол наклона лотка можно регулировать и довести до горизонтального положения, чем достигается равномерное соскальзывание боя стекла и ссыпание в карман печи на участок стекломассы между ротором 8 шихты и кромкой окружки бруса печи.

Предмет изобретения

1. Загрузчик ванной стекловаренной печи, включающий смонтированные на общей раме бункер шихты с роторным питателем, бункер стеклобоя и наклонный лоток, отличающийся тем, что, с целью повышения гомогенности стекломассы путем регулирования подачи стеклобоя и шихты, бункер стеклобоя снабжен,расположенным снизу роторным лопастным питателем с регулируемым числом оборотов.

2. Загрузчик по п. 1, отличающийся тем, что, с целью облегчения вращения ротора под слоем стеклобоя и безаварийности работы питателя стеклобоя, передняя стенка его бункера .подвешена шарнирно с возможностью регулирования угла ее наклона и уравновешена с внешней стороны подпружиненными упо,рами.

3. Загрузчик по пп. 1 — 2, отличающийся тем, что, с целью предохранения ротора шихты от сгорания, последний прикрыт со стороны печи водоохлаждаемой регулируемой в горизонтальной плоскости балкой.

368191!

Г фф

":7

Фиг. 3
