Реферат

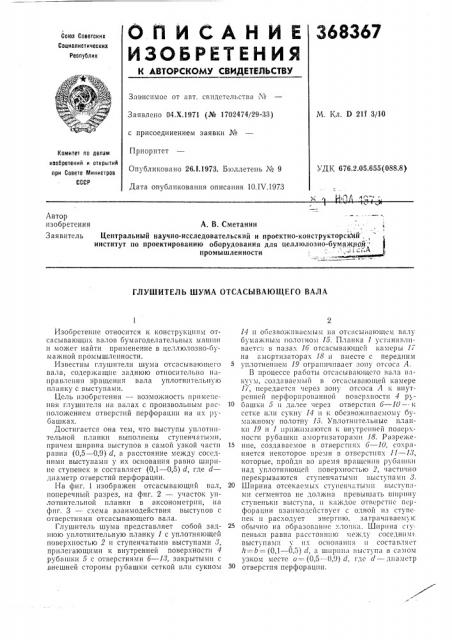

О И :АНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сове сник

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М, Кл. D 21) 3/10

Заявлено 04,Х.1971 (№ 1702474/29-33) с присоединением заявки №

Приоритет

Опубликовано 26.1.1973. Бюллетень № 9

Дата опубликования описания 10.IV.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 676.2.05.655 (088.8) т n-Автор изобретения

Заявитель

А. В. Сметанин

Центральный научно-исследовательский и проектно-конструкторский,, институт по проектированию оборудования для целлюлозно-бумаж1)пД промышленности

ГЛУШИТЕЛЬ ШУМА ОТСАСЫВАЮЩЕГО ВАЛА

Изобретение относится к конструкциям отсасывающих валов бумагоделательных машин и может найти применение в целлюлозно-бумажной промышленности.

Известны глушители шума отсасывающего вала, содерисащие заднюю относительно и,)правления вращения вала уплотнительную планку с выступами.

Цель изобретения — возможность применении глушителя на валах с произвольным расположением отверстий перфорации на их рубашкахх.

Достигается она тем, что выступы уплотнительной планки выполнены ступенчатыми, причем ширина выступов в самой узкой части равна (0,5 — 0,9) d, а расстояние между соседними выступами у их основания равно шири«е» составляет (0,1 — 0,5) d, где d— диаметр отверстий перфорации, На фиг. 1 изображен отсасывающий вал, иоперечныи разрез, на фиг. 2 — участок уплотнительной планки в аксонометрии, Etа фиг. 3 — схема взаимодействия выступов с отверстиями отсасывающего вала.

Глушитель шума представляет собой задFlþþ уилотнительную планку 1 с уплотняющей поверхностью 2 и ступенчатыми выступами 8, прилегающими к внутренней поверхности 4 рубашки 5 с отверстиями 6 — 18, закрытыми с внешней стороны рубашки сеткой или сукном

11 и обсзвоживаемым иа отсасыва)ощсм валу

á мажиым по lотHONI 15. План) а l ус ) <)HH)) )))ваетс» в пазах 16 отсасывающей камеры 17

HB амортизаторах 18 и вместе с передним уплотнением 19 ограничивает зону отсоса 1.

В процессе работы отсасывающего вала вакуум, создаваемый в отсасывающей камере

П, передается через зону отсоса Л к внутренней перфорированной поверхности 4 р 10 башки 5 и далее через отверстия 6 — 10 — к сетке или сукну 14 и и обезвоживасмому бумажному полотну 15. Уплотнительные планки 19 и 1 прижимаются и внутренней поверхности рубашки амортизаторами 18. Разре>ке15 ние, создаваемое в отверстиях 6 — 10, сохраняется некоторое время в отверстия.; 11 — И, которые, пройдя во время вращения рубашки над уплотняющей поверх))остью 2, частично перекрываются ступенчатых)и выступами 8.

Ширина отсекаемых ступенчатыми выступ))ми сегментов не должна превышать ширину ступеньки выступа, и каждое отверстие перфорации взаимодействует с одной из ступсIIcK и расходует энергию, затрачиваемуtc

2 обычно на образогание хлопка. Ширина с)y. пеньки равна расстоянию между соседним). выступами у их осиовашгя и составляет

/7= — Ь== (0,1 — 0,5) d, à шири)га выступа в самом узком месте a=- (0,5 — 0,9) а, где d — диаметр отверстия перфорации.

3681367

Предмет изобретения

14 б 7 В я

Фиг t

Составитель С. Чуйкнн

Техред Т. Ускова

Редактор И. Квачадзе

Корректор О. Усова

Заказ 748/16 Изд. № 195 Тираж 467 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий нри Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2

Глушитель шума отсасывающего вала, содержащий заднюю относительно направления вращения вала уплотнительпую планку с выступами, отличающийся тем, что, с целью обеспечения возможности применения глупштеля на валах с произвольным раcïoëîæåHèåм отверстий перфорации на их рубашках, выступы уплотнительной планки выполнены ступенчатыми, причем ширина выступов в самой узкой части равна (0,5 — 0,9) d, а расстояние между соседними выступами у их основа ив равно ширине ступенек и составляет (0,1—

0,5) d, где d — диаметр отверстий перфорации.
