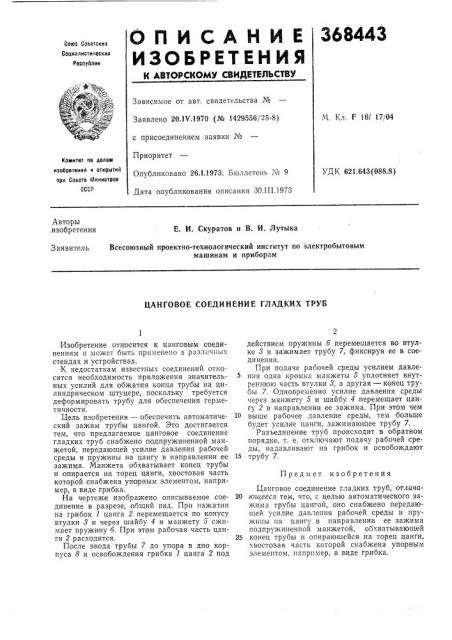

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВКДЕТЕЙЬСТВУ

Союа Советскнт

Социалистических

Республик

Зависимое от авт, свидетельства №

M. Кл. F 16l 17/04

Заявлено 20.1V.1970 (№ 1429556/25-8) с присоединением заявки №

Приоритет

Опубликовано 26.1.1973. Бюллетень № 9

Дата опубликования описания ЗО.III.1973

Комитет по депатв изобретений н открытий прн Совете Министров

СССР

УДК 621.643 (088.8) Авторы изобретения

Е. И. Скуратов и .В. И. Лутыка

Всесоюзный проектно-технологический инсгитут по электробытовым машинам и приборам.Заявитель

ЦАНГОВОЕ СОЕДИНЕНИЕ ГЛАДКИХ ТРУБ

Предмет изобретения

Изобретение относится к цанговым соединениям и может быть применено в различных стендах и устройствах.

К недостаткам известных соединений относится необходимость приложения значительных усилий для обжатия конца трубы на цилиндрическом штуцере, поскольку требуется деформировать трубу для обеспечения герметичности.

Цель изобретения — обеспечить автоматический зажим трубы цангой. Это достигается тем, что предлагаемое цанговое соединение гладких труб снабжено подпружиненной манжетой, передающей усилие давления рабочей среды и пружины на цангу в направлении ее зажима. Манжета обхватывает конец трубы и опирается на торец цанги, хвостовая часть которой снабжена упорным элементом, например, в виде грибка.

На чертеже изображено описываемое соединение в разрезе, общий вид. При нажатии на грибок 1 цанга 2 перемещается по конусу втулки 3 и через шайбу 4 и манжету 5 сжимает пружину 6. При этом рабочая часть цанги 2 расходится.

После ввода трубы 7 до упора в дно корпуса 8 и освобождения грибка 1 цанга 2 под действием пружины б перемещается во втулке 3 и зажимает трубу 7, фиксируя ее в соединении.

При подаче рабочей среды усилием давления одна кромка манжеты 5 уплотняет внутренщою часть втулки 3, а другая — конец трубы 7. Одновременно усилие давления среды через манжету 5 и шайбу 4 перемещает цангу 2 в направлении ее зажима. При этом чем

10 выше рабочее давление среды, тем больше будет усилие цанги, зажимающее трубу 7.

Разъединение труб происходит в обратном порядке, т. е. отключают подачу рабочей среды, надавливают на грибок и освобождают

15 трубу 7.

Цанговое соединение гладких труб, отличи20 юитееся тем, что, с целью автоматического зажима трубы цангой, оно снабжено передающей усилие давления рабочей среды и пружины на цангу в направлении ее зажима подпружиненной манжетой, обхватывающей

25 конец трубы и опирающейся на торец цанги, хвостовая часть которой снабжена упорным элементом, например, в виде грибка.

368443

Редактор В. Дибобес

Заказ 738;l4 Изд. М 205 . Тираж 826 Подписное

ЦНИИПИ Комитета по делам изобретс|шй и открытий при Совете Министров СССР

Москва, К-35, Раушская иаб., д. 4!5

Типография, пр. Сапунова, 2

Составитель P. Хлудова

Тсхред Г. Дворина

Корректоры: E. Миронова и Е. Михеева
