Реферат

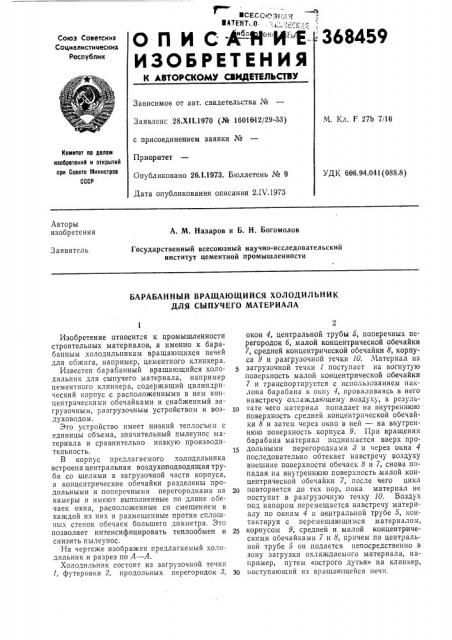

""СК! 3,!,::., IATEHT,.0

368459

О П И С 4Г-"Н""И" ЕИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявленс 28.XI I.1970 (№ 1601612/29-33) с присоединением заявки №

Приоритет

Опубликовано 26.1.1973. Бюллетень № 9

Дата опубликования описания 2.IV.1973

М. Кл. F 27Ь 7/16 йомитет по делам иааоретеиий и открытий при Совете Министров

СССР

УДК 666.94.041(088.8) Авторы изобретения

А. М. Назаров и Б. Н, Богомолов

Государственный всесоюзный научно-исследовательский институт цементной промышленности

Заявитель

БАРАБАННЫЙ ВРАЩАЮЩИЙСЯ ХОЛОДИЛЬНИК

ДЛЯ СЫПУЧЕГО МАТЕРИАЛА

Изобретение относится к промышленности строительных материалов, а именно к барабанным холодильникам вращающихся печей для обжига, например, цементного клинкера.

Известен барабанный вращающийся холодильник для сыпучего материала, например цементного клинкера, содержащий цилиндрический корпус с расположенными в нем концентрическими обечайками и снабженный загрузочным, разгрузочным устройством и воздуховодом.

Это устройство имеет низкий теплосъем с единицы объема, значительный пылеунос материала и сравнительно низкую производительность.

В корпус предлагаемого холодильника встроена центральная воздухоподводящая труоа со щелями в загрузочной части корпуса, а концентрические обечайки разделены продольными и поперечными перегородками на камеры и имеют выполненные по длине ооечаек окна, расположенные со смещением в каждой из них и размещенные против сплошных стенок обечаек большего диаметра. Это позволяет интенсифицировать теплообмен и снизить пылеунос.

На чертеже изображен предлагаемый холодильник и разрез по А — А.

Холодильник состоит из загрузочной течки

1, футеровки 2, продольных перегородок 8, окон 4, центральной трубы 5, поперечных перегородок б, малой концентрической обечайки

7, средней концентрической обечайки 8, корпуса 9 и разгрузочной течки 10. Материал из загрузочной течки 1 поступает на вогнутую поверхность малой концентрической обечайки

7 и транспортируется с использованием наклона барабана к окну 4, проваливаясь в него навстречу охлаждающему воздуху, в результр тате чего материал попадает на внутреннюю поверхность средней концентрической обечайки 8 и затем через окно в ней — на внутреннюю поверхность корпуса 9. При вращении барабана материал поднимается вверх прот5 дальными перегородками 8 и через окна 4 последовательно обтекает навстречу воздуху внешние поверхности обечаек 8 и 7, снова попадая на внутреннюю поверхность, малой концентрической обечайки 7, после чего цикл повторяется до тех пор, пока материал не поступит в разгрузочную течку 10. Возду.х под напором перемещается навстречу материалу по окнам 4 и центральной трубе 5, контактируя с перемещающимся материалом, корпусом 9, средней и малой концентрическими обечайками 7 и 8, причем по центральной трубе 5 он подается непосредственно в зону загрузки охлаждаемого материала, например, путем «острого дутья» на клинкер, Зр поступающий из вращающейся печи.

368459!

Составитель Т. Губарева

Техред Л. Грачева

Корректоры: В. Жолудева и И. Божко

Редактор С. Титова

Заказ 729/19 Изд, Хз 182 Тираж 602 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Поперечные перегородки 6 позволяют холодильнику работать под углом оси вращения к горизонту от 3 до угла естественного откоса охлаждаемого материала, в результате чего производительность его может изменяться в широких пределах. Интенсификация теплообмена может увеличиваться за счет увеличения количества концентрических обечаек.

Устройство может использоваться также в теплообменнике, встроенном во вращающуюся печь, либо в виде самостоятельного теплообменного аппарата — подогревателя.

Предмет изобретения

Барабанный вращающийся холодильник для сыпучего материала, например цементно4 го клинкера, содержащий цилиндрический корпус с расположенными в нем концентрическими обечайками, загрузочным, разгрузочным устройством и воздуховодом, отличаю5 бийся тем, что, с целью интенси,фикации охлаждения материала и снижения пылеуноса, в корпус холодильника встроена центральная воздухоподающая труба со щелями в загрузочной части корпуса, концентрические обе10 чайки разделены продольными и поперечными перегородками на камеры, а по длине обечаек выполнены окна, расположенные со смещением в каждой из них и размещенные против сплошных стенок обечаек большого диа15 метра.
