368567

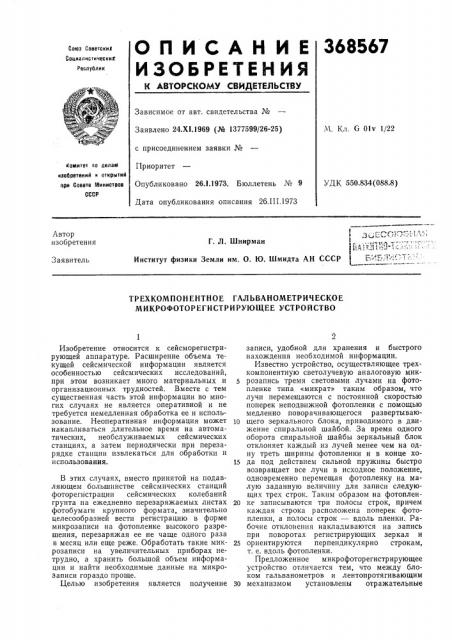

ОПИСАН И Е

ИЗОЬЕЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски»

Социалистически»

Республик

Зависимое от авт. свидетельства №

Заявлено 24.XI.1969 (№ 1377599/26-25) с присоединением заявки №

Приоритет

Опубликовано 26.I.1973. Бюллетень № 9

Дата опубликования описания 26.НI.1973

М. Кл. G 01v 1/22

Комите оа делам изобретений и открытий ори Совете Министров

СССР

УДК 550.834(088.8) Автор изобретения

Г. Л. Шнирман

Институт физики Земли им. О. Ю. Шмидта АН СССР

Заявитель

ТРЕХКОМПОН EHTHOE ГАЛЬВАНОМЕТРИЧЕСКОЕ

МИКРОФОТОРЕГИСТРИРУЮЩЕЕ УСТРОЙСТВО

Изобретение относится к сейсморегистрирующей аппаратуре. Расширение объема текущей сейсмической информации является особенностью сейсмических исследований, при этом возникает много материальных и организационных трудностей. Вместе с тем существенная часть этой информации во многих случаях не является оперативной и не требуется немедленная обработка ее и использование. Неоперативная информация может накапливаться длительное время на автоматических, необслуживаемых сейсмических станциях, а затем периодически при перезарядке станции извлекаться для обработки и использования.

В этих случаях, вместо принятой на подавляющем большинстве сейсмических станций фоторегистрации сейсмических колебаний грунта на ежедневно перезаряжаемых листах фотобумаги крупного формата, значительно целесообразней вести регистрацию в форме микрозаписи на фотопленке высокого разрешения, перезаряжая ее не чаще одного раза в месяц или еще реже. Обработать такие микрозаписи на увеличительных приборах нетрудно, а хранить большой объем информации и найти необходимые данные на микрозаписи гораздо проще.

Целью изобретения является получение записи, удобной для хранения и быстрого нахождения необходимой информации.

Известно устройство, осуществляющее трехкомпонентную светолучевую аналоговую микрозапись тремя световыми лучами на фотопленке типа «микрат» таким образом, что лучи перемещаются с постоянной скоростью поперек неподвижной фотопленки с помощью медленно поворачивающегося развертываю10 щего зеркального блока, приводимого в движение спиральной шайбой. За время одного оборота спиральной шайбы зеркальный блок отклоняет каждый из лучей менее чем на одну треть ширины фотопленки и в конце хо15 да под действием сильной пружины быстро возвращает все лучи в исходное положение, одновременно перемещая фотопленку на малую заданную величину для записи следующих трех строк. Таким образом на фотоплен20 ке записываются три полосы строк, причем каждая строка расположена поперек фотопленки, а полосы строк — вдоль пленки. Рабочие отклонения накладываются на запись при поворотах регистрирующих зеркал и

25 ориентируются перпендикулярно строкам, т. е. вдоль фотопленки.

Предложенное микрофоторегистрирующее устройство отличается тем, что между блоком гальванометров и лентопротягивающим

30 механизмом установлены отражательные

368567

ЦНИИПИ

Заказ 616/12 Изд. № 163

Тираж 755 Подписное

Типография, пр. Сапунова, 2 призмы с двумя зеркальными гранями, представляющие собой половины призменной системы Порро 2-ro рода, и фокусирующие объекты.

На чертеже показана схема предложенного устройства.

В трехкомпонентном гальванометрическом микрофоторегистрирующем устройстве зеркала 1 трех гальванометрических вставок, входящих в общую магнитную систему, развернуты в исходном положении под углом 45 относительно горизонтальной проекции освещающих их параллельных пучков света, прошедших через осветительные объективы 2 и отраженных зеркалами 3 развертывающего зеркального блока. Источником света служит осветительная лампа (на чертеже не показана), свет которой проходит через маленькое прямоугольное отверстие, расположенное в главном фокусе осветительного объектива.

Отраженные зеркалами гальванометров параллельные пучки света входят в боковые грани отражательных призм 4 с двумя зеркальными гранями. Каждая из этих трех призм представляет собой половину призменной системы Порро 2-го рода, и в каждой из них пучок света последовательно отклоняется вверх и вбок, после чего выходит из призмы, повернувшись вокруг оптической оси на 90 .

Таким образом, при угловых поворотах трех параллельно установленных зеркал гальванометров пучки света, падающие на боковые грани отражательной призмы и отклоняющиеся в горизонтальном направлении, пройдя через призмы, будут отклоняться в вертикальном направлении, Периодически повторяющиеся при движениях развертывающего зеркального блока вертикальные отклонения пучков света после прохождения через отражательные призмы преобразуются в горизонтальные, Благодаря этому и осуществляется запись тремя полосами строк на фотоленте G, 10 которая остается неподвижной, пока пучки света перемещаются вдоль строк, и быстро перемещается на междустр очное расстояние при возврате пучков света в начальное положение, после окончания записи очередных

15 строк.

Предмет изобретения

Трехкомпонентное гальванометр ическое микрофоторегистрирующее устройство для

20 аналоговой записи электрических токов, несущих сейсмическую информацию, содержащее источник света, зеркальный развертывающий блок с оптической системой, блок гальванометров в общей магнитной системе и

25 лентопротягивающий механизм, отличающееся тем, что, с целью получения записи, удобной для хранения и быстрого нахождения необходимой информации, между блоком гальванометров и лентопротягивающим механиз30 мом установлены отражательные призмы с двумя зеркальными гранями, представляющие собой половины призм енной системы

Порро 2 рода, и фокусирующие объективы.
