Реферат

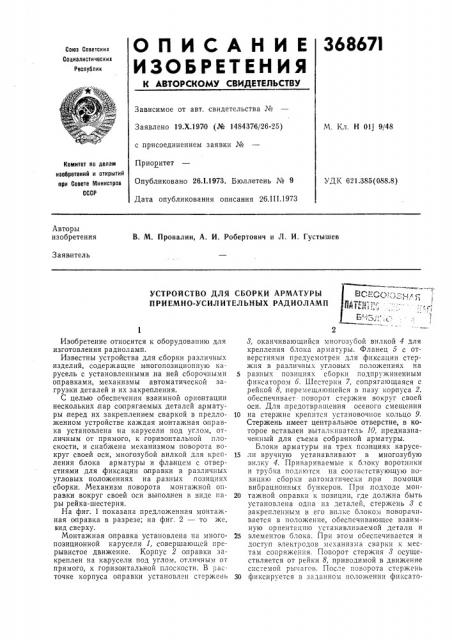

О П И С А Ы И Е 368671

ИЗОБРЕТЕЫ ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 19.Х.1976 (¹ 1484376/26-25) с присоединением заявки №

Приопитет

Опубликовано 26Л.1973. Бюллетень № 9

Дата опубликования описания 26.Ш.1973

M. Кл. Н ОЦ 9/48

Комитет по делам изобретений и открытий при Совете Мииистрое

СССР

УДК 621.385(688.8) Авторы изобретения

В. М. Провалии, А. И. Робертович и Л, И. Густышев

Заявитель

УСТРОЙСТВО ДЛЯ СБОРКИ АРМАТУРЫ

ПРИЕМНО-УСИЛИТЕЛЬНЫХ РАДИОЛАМП

Изобретение относится к оборудованию для изготовления радиоламп.

Известны устройства для сборки различных изделий, содержащие многопозиционную карусель с установленными на ней сборочными оправками, механизмы автоматической загрузки деталей и их закрепления.

С целью обеспечения взаимной ориентации нескольких пар сопрягаемых деталей арматуры перед их закреплением сваркой в предложенном устройстве каждая монтажная оправка установлена на карусели под углом, отличным от прямого, к горизонтальной плоскости, и снабжена механизмом поворота вокруг своей оси, многозубой,вилкой для крепления блока арматуры и фланцем с отверстиями для фиксации оправки в различных угловых положениях на разных позициях сборки. Механизм поворота монтажной оправки вокруг своей оси выполнен в виде пары рейка-шестерня.

На фиг. 1 показана предложенная монтажная оправка в разрезе; на фиг. 2 — то же, вид сверху.

Монтажная оправка установлена на многопозиционной карусели 1, совершаюгцей прерывистое движение. Корпус 2 оправки закреплен на карусели под углом, отличным от прямого, к горизонтальной плоскости. В расточке корпуса оправки установлен стержень

8, оканчивающийся многозубой вилкой 4 для крепления блока арматуры. Фланец б с отверстиями предусмотрен для фиксации стержня в различных угловых положениях на

5 разных позициях сборки подпружиненным фиксатором 6. Шестерня 7, сопрягающаяся с рейкой 8, перемещающейся в пазу корпуса 2, обеспечивает поворот стержня вокруг своей оси. Для предотвращения осевого смещения

10 на стержне крепится установочное кольцо 9.

Стержень имеет центральное отверстие, в которое вставлен выталкиватель 10, предназначенный для съема собранной арматуры.

Блоки арматуры на трех позициях карусе15 ли вручную устанавливают в многозубую вилку 4. Привариваемые к блоку воротники и трубка подаются на соответствующую позицию сборки автоматпчески,при помощи вибрационных бункеров. При,подходе мон20 тажной оправки к позиции, .где должна быть установлена одна из деталей, стержень 8 с закрепленным в его вилке блоком поворачивается в положение, обеспечивающее взаимную ориентацию устанавливаемой детали и

25 элементов блока. При этом обесгечивается и доступ электродов механизма сварки к местам сопряжения. Поворот стержня 8 осуществляется от рейки 8, приводимой в движение системой рычагов. После поворота стержень

30 фиксируется в заданном положении фиксато368671

П р е д м е т,и з о б р е т е н:и я

Фиа2

Составитель В. Тамарченко

Техред T. Курилко

Корректоры: Е. Михеева и А. Степанова

Редактор T. Орловская

Заказ 614/7 Изд. № 181 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2 ром 6. После приварки одной из деталей к блоку монтажная оправка переходит на следующую позицию, стержень 8 вновь поворачивается и фиксируется в положении, обеспечивающем взаимную ориентацию и возможность, приварки новой детали к соответствующему элементу блока радиолампы. Снимают изделие с помощью выталкивателя 10, перемещающегося от системы рычагов, приводимой в движение кулачком распределительного вала.

1. Устройство для сборки арматуры приемно-усилительных радиоламп, содержащее многопозиционную карусель с установленными на ней монтажными оправками, механизмы автоматической загрузки деталей арматуры и механизмы их закрепления, отличающееся тем, что, с целью обеспечения взаим5 ной ориентации, нескольких пар сопрягаемых деталей арматуры перед их закреплением, каждая монтажная оправка установлена на карусели под углом, отличным от прямого, к горизонтальной плоскости, снабжена меха10 низмом поворота вокруг собственной оси и имеет многозубую вилку для крепления блока арматуры и фланец с отверстиями для фиксации оправки в различных угловых положениях на разных позициях сборки.

15 2. Устройство по и. 1, отличающееся тем, что механизм поворота оправки вокруг собственной оси выполнен в виде пары рейкашестерня.
