Ролик для накатки кольцевых канаво!^"""^'^^" на тонкостенных трубах

Ролик для накатки кольцевых канаво!^"""^'^^" на тонкостенных трубах

Иллюстрации

Показать все

Реферат

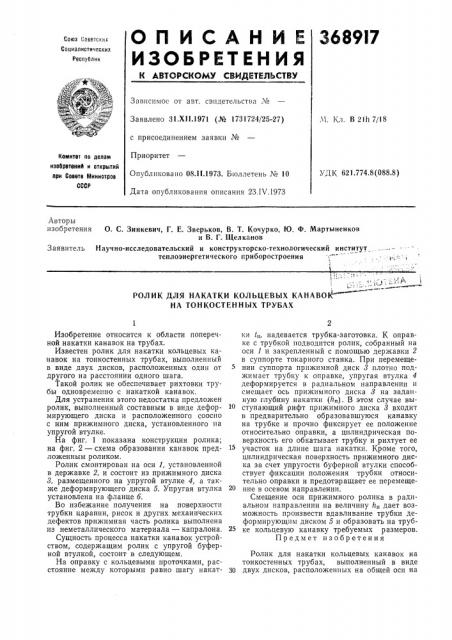

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3689I7

Союз Советских

С апиалистическиа

Республик

Зависимое от авт. свидетельства №.Ч. Кл. В 211т 7/18

Заявлено 31.XI I.1971 (Ю 1731724/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 08.!!.1973. Бюллетень № 10

Дата опубликования описания 23.IV.1973

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

УДK 621.774.8 (088.8) Авторы изобретения

О. С. Зинкевич, Г. Е. Зверьков, В. T. Кочурко, Ю. ф. Мартыненков и В. Г. Щелканов

Научно-исследовательский и конструкторско-технологический институт теплоэнергетического приборостроения

Заявитель

) ) . Ч т -АРОЛИК ДЛЯ НАКАТКИ КОЛЬЦЕВЫХ КАНАВОЙ

HA ТОНКОСТЕННЫХ ТРУБАХ

Изобретение относится к области поперечной накатки канавок на трубах.

Известен ролик для накатки кольцевых канавок на тонкостенных трубах, выполненный в виде двух дисков, расположенных один от другого на расстоянии одного шага.

Такой ролик не обеспечивает рихтовки трубы одновременно с накаткой канавок.

Для устранения этого недостатка предложен ролик, выполненный составным в виде деформирующего диска и расположенного соосно с ним прижимного диска, установленного на упругой втулке.

На фиг. 1 показана конструкция ролика; на фиг. 2 — схема образования канавок предложенным роликом.

Ролик смонтирован на оси 1, установленной в державке 2, и состоит из прижимного диска

8, размещенного на упругой втулке 4, а также деформирующего диска 5. Упругая втулка установлена на фланце 6.

Во избежание получения на поверхности трубки царапин, рисок и других механических дефектов прижимная часть ролика выполнена из неметаллического материала — капралона.

Сущность процесса накатки канавок устройством, содержащим ролик с упругой буферной втулкой, состоит в следующем.

На оправку с кольцевыми проточками, расстояние между которыми равно шагу накатки t„„„надевается трубка-заготовка. К оправке с трубкой подводится ролик, собранный на оси 1 и закрепленный с помощью державки 2 в суппорте токарного станка. При перемещении суппорта прижимной диск 8 плотно поджимает трубку к оправке, упругая втулка 4 деформируется в радиальном направлении и смещает ось прижимного диска 8 на заданную глубину накатки (1т„). В этом случае выступающий рифт прижимного диска 8 входит в предварительно образовавшуюся канавку на трубке и прочно фиксирует ее положение относительно оправки, а цилиндрическая поверхность его обкатывает трубку и рихтует ее

15 участок на длине шага накатки. Кроме того, цилиндрическая поверхность прижимного диска за счет упругости буферной втулки способствует фиксации положения трубки относительно оправки и предотвращает ее перемещение в осевом направлении.

Смещение оси прижимного ролика в радиальном направлении на величину Йн дает возможность произвести вдавливание трубки деформирующим диском 5 и образовать на трубке кольцевую канавку требуемых размеров.

Предмет изобретения

Ролик для накатки кольцевых канавок на тонкостенных трубах, выполненный в виде

30 двух дисков, расположенных на общей оси на

368917 рихтовки трубы, один из дисков установлен на упругой втулке.

Фиг. 1

Фиг. 2

Составитель И. Капитонов

Техред А. Богданова

1 едактор К. Шанаурова

Заказ 1127/1 Изд. № 1276 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 расстоянии одного шага один от другого, отличающийся тем, что, с целью одновременной

Корректоры: T. Журавлева и Л. Чуркина
