Реферат



t;

368927

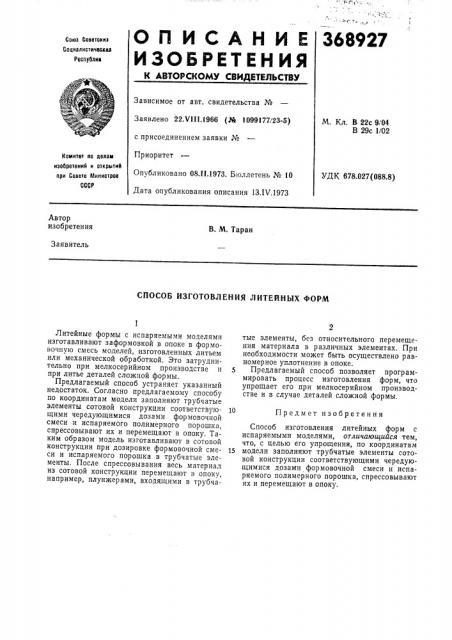

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив

Соцналистичккиа

Республик

Зависимое от авт. свидетельства №

Заявлено 22.VI I 1.1966 (¹ 099177l23-5) с присоединением заявки №

Приоритет

Опубликовано 08Л1.1973. Бюллетень № 10

Дата опубликования описания 13.IV.1973

М. Кл. В 22с 9 04

В 29с 1 02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 678.027(088.8) Автор изобретения

В. М. Таран

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ЛИТЕЙНЫХ ФОРМ

Литейные формы с испаряемыми моделями изготавливают заформовкой в опоке в формовочную смесь моделей, изготовленных литьем или механической обработкой. Это затруднительно при мелкосерийном производстве и при литье деталей сложной формы.

Предлагаемый способ устраняет указанный недостаток. Согласно предлагаемому способу по координатам модели заполняют трубчатые элементы сотовой конструкции соответствующими чередующимися дозами формовочной смеси и испаряемого полимерного порошка, спрессовывают их и перемещают в опоку. Таким образом модель изготавливают в сотовой конструкции при дозировке формовочной смеси и испаряемого порошка в трубчатые элементы. После спрессовывания весь материал из сотовой конструкции перемещают в опоку, например, плунжерами, входящими в трубчатые элементы, без относительного перемещения материала в различных элементах. При необходимости может быть осуществлено равномерное уплотнение в опоке.

5 Предлагаемый способ позволяет программировать процесс изготовления форм, что упрощает его при мелкосерийном производстве и в случае деталей сложной формы.

10 Предмет изобретения

Способ изготовления литейных форм с испаряемыми моделями, отличающийся тем, что, с целью его упрощения, по координатам

15 модели заполняют трубчатые элементы сотовой конструкции соответствующими чередующимися дозами формовочной смеси и испаряемого полимерного порошка, спрессовывают их и перемещают в опоку.
