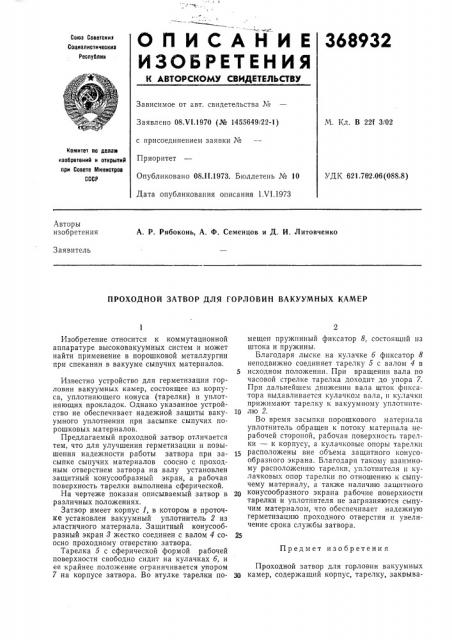

О П И С А Н И Е 368932

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскит

Социалистические

Реслублии

Зависимое от авт. свидетельства ¹

Заявлено 08.V1.1970 (№ 1455649(22-1) М. Кл. В 22f 3/02 с присоединением заявки №

Приоритет

Комитет ло лелем изобретений и открытий ори Совете Министров

СССР

Опубликовано 08.II.1973. Бюллетень № 10

Дата опубликования описания 1 VI.1973

УДК 621.762.06 (088.8) Авторы изобретения

А. P. Рябоконь, А. Ф. Семенцов и Д. И. Литовченко

Заявитель

ПРОХОДНОЙ ЗАТВОР ДЛЯ ГОРЛОВИН ВАКУУМНЫХ КАМЕР

Предмет изобретения

Изобретение относится к коммутационной аппаратуре высоковакуумных систем и может найти применение в порошковой металлургии при спекании в вакууме сыпучих материалов.

Известно устройство для герметизации горловин вакуумных камер, состоящее из корпуса, уплотняющего конуса (тарелки) и уплотняющих прокладок. Однако указанное устройство не обеспечивает надежной защиты вакуумного уплотнения при засыпке сыпучих порошковых материалов.

Предлагаемый проходной затвор отличается тем, что для улучшения герметизации и повышения надежности работы затвора при засыпке сыпучих материалов соосно с проходным отверстием затвора на валу установлен защитный конусообразный экран, а рабочая поверхность тарелки выполнена сферической.

На чертеже показан описываемый затвор в различных положениях.

Затвор имеет корпус 1, в котором в проточке установлен вакуумный уплотнитель 2 из эластичного материала. Защитный конусообразный экран 8 жестко соединен с валом 4 соосно проходному отверстию затвора.

Тарелка 5 с сферической формой рабочей поверхности свободно сидит на кулачках 6, и ее крайнее положение ограничивается упором

7 на корпусе затвора. Во втулке тарелки помещен пружинный фиксатор 8, состоящий пз штока и пружины.

Благодаря лыске на кулачке 6 фиксатор 8 неподвижно соединяет тарелку 5 с валом 4 в исходном положении. При вращении вала по часовой стрелке тарелка доходит до упора 7.

При дальнейшем движении вала шток фиксатора выдавливается кулачком вала, н кулачки прижимают тарелку к вакуумному уплотните10 лю 2.

Во время засыпки порошкового материала уплотнитель обращен к потоку материала нерабочей стороной, рабочая поверхность тарелки — к корпусу, а кулачковые опоры тарелки

15 расположены вне объема защитного конусообразного экрана. Благодаря такому взаимному расположению тарелки, уплотнителя и кулачковых опор тарелки по отношению к сыпучему материалу, а также наличию защитного конусообразного экрана рабочие поверхности тарелки и уплотнителя не загрязняются сыпучим материалом, что обеспечивает надежную герметизацию проходного отверстия и увеличение срока службы затвора.

Проходной затвор для горловин вакуумных

3(j камер, содержащий корпус, тарелку, закпываФ

М э 368932

Составитель А. Уманский

Техред Т, Курилко

Редактор Н. Корченко

Корректоры: Н. Луковцева и В. Петрова

Заказ 1365/8 Изд. № 1183 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2 ющую проходное отверстие, и уплотнения, отличаюи ийся тем, что, с целью улучшения герметизации и повышения надежности работы затвора при засыпке сыпучих материалов, соосно с проходным отверстием затвора на валу установлен защитный конусообразный экран, причем рабочая поверхность тарелки выполненн а с ф ер1 ч ес кой.
