Реферат

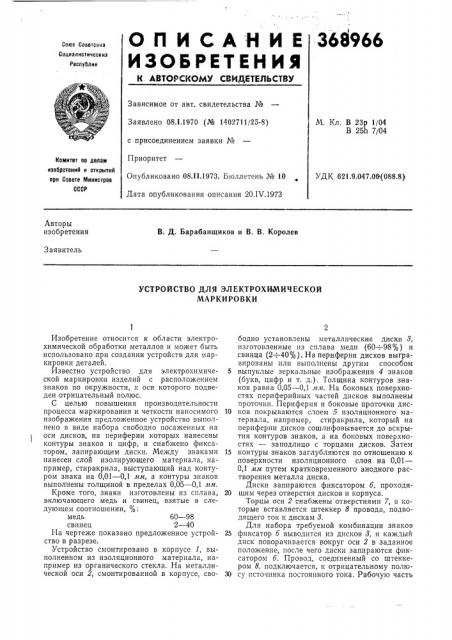

О П И С А Н И Е 368966

ИЗОБРЕТЕНИЯ

Союз Ссветскиз

Социалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 08.1.1970 (№ 1402711/25-8) с присоединением заявки №

Приоритет

Опубликовано 08.!1.1973. Бюллетень № 10

Дата опубликования описания 20,IV.1973

М. Кл. В 23р 1/04

В 25h 7/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.9.047 09(088.8) Авторы изобретения

В. Д. Барабанщиков и В. В. Королев

Заявитель

УСТРО Й СТВО ДЛЯ ЭЛ ЕКТР ОХ ИМ ИЧ ЕС КО Й

МАРКИРОВКИ

Изобретение относится к области электрохимической обработки металлов и может быть использовано при создании устройств для маркировки деталей.

Известно устройство для электрохимической маркировки изделий с расположением знаков по окружности, к оси которого подведен отрицательный полюс.

С целью повышения производительности процесса маркирования и четкости наносимого изображения предложенное устройство выполнено в виде набора свободно посаженных на оси дисков, на периферии которых нанесены контуры знаков и цифр, и снабжено фиксатором, запирающим диски. Между знаками нанесен слой изолирующего материала, например, стиракрила, выступающий над контуром знака на 0,01 — 0,1 мм, а контуры знаков выполнены толщиной в пределах 0,05 — 0,1 мм.

Кроме того, знаки изготовлены из сплава, включающего медь и свинец, взятые в следующем соотношении, %. медь 60 — 98 свинец 2 — 40

На чертеже показано предложенное устройство в разрезе.

Устройство смонтировано в корпусе 1, выполненном из изоляционного материала, например из органического стекла. На металлической оси 2, смонтированной в корпусе, свободно установлены металлические диски 8, изготовленные из сплава меди (60 —:98%) и свинца (2 —:40%). На периферии дисков выгравированы или выполнены другим способом

5 выпуклые зеркальные изображения 4 знаков (букв, цифр и т. д.). Толщина контуров знаков равна 0,05 — 0,1 мм. На боковых поверхностях периферийных частей дисков выполнены проточки. Периферия и боковые проточки дис10 ков покрываются слоем 5 изоляционного материала, например, стиракрила, который на периферии дисков сошлифовывается до вскрытия контуров знаков, а на боковых поверхностях — заподлицо с торцами дисков. Затем

15 контуры знаков заглубляются по отношению к поверхности изоляционного слоя на 0,01—

0,1 мм путем кратковременного анодного растворения металла диска.

Диски запираются фиксатором б, проходя20 щим через отверстия дисков и корпуса.

Торцы оси 2 снабжены отверстиями 7, в которые вставляется штеккер 8 провода, подводящего ток к дискам 8.

Для набора требуемой комбинации знаков

25 фиксатор б выводится из дисков 8, и каждый диск поворачивается вокруг оси 2 в заданное положение, после чего диски запираются фиксатором б. Провод, соединенный со штеккером 8, подключается, к отрицательному полю30 су источника постоянного тока. Рабочую часть

368966

Предмет изобретения ууел1

Составитель А. Савостин

Редактор М. Макарова Техред А. Камышникова Корректоры: Л. Чуркина и E. Денисова

Заказ 1079/б Изд. № 1271 Тираж 888 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушскзя наб., д. 4/5

Типография, пр. Сапунова, 2 устройства смачивают электролитом, например, водным раствором 20% Коз+4%

С4Н40зКМа 4НзО, прижимают к подлежащему клеймению изделию, к которому подключен положительный полюс источника тока, и на 1 — 3 сек включают ток.

1. Устройство для электрохимической маркировки изделий, отличающееся тем, что, с целью повышения производительности процесса маркирования, устройство выполнено в виде набора свободно посаженных на оси дисков, на периферии которых нанесены контуры знаков--и цифр, и снабжено фиксатором, запирающим диеки.

2. Устройство по п, 1, отличающееся тем, что, с целью повышения четкости наносимого изображения, между знаками нанесен слой изолирующего материала, например, стиракрила, выступающий над контуром знака на

0,01 — 0,1 мм, а контуры знаков выполнены толщиной в пределах 0,05 — 0,1 мм.

3. Устройство по пп. 1 и 2, отличающееся тем, что знаки изготовлены из сплава, включающего медь и свинец, взятые в следующем соотношении, %: медь 60 — 98

15 свинец 2 — 40
