Клясс 81 с, 16

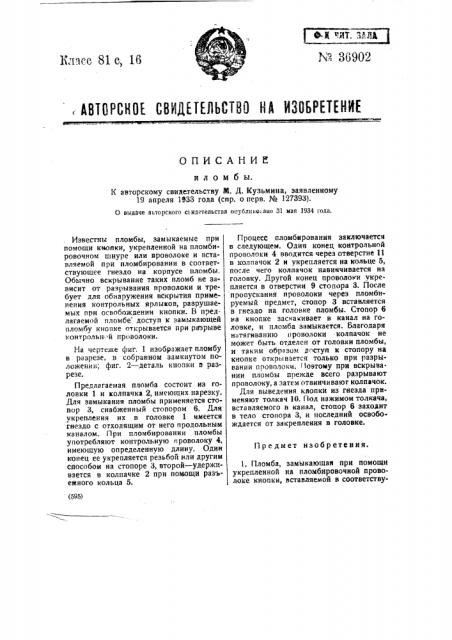

N -. 80902, АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ илом бы.

K авторскому свидетельству М. Д, Кузьмина, заявленному

19 апреля 1933 года (спр. о перв. № 127393).

О выдаче аьторского с идетельствя опублико;.аио 31 мая 1934 года.

П р е дм ет изобретения. (595) Известны пломбы, замыкаемые при помощи кнопки, укрепленной на пломбировочном шнуре или проволоке и вставляемой при пломбировании в соответствующее гнездо на корпусе пломбы.

Обычно вскрывание таких пломб не зависит от разрывания проволоки и требует для обнаружения вскрытия применения контрольных ярлыков, разрушаемых при освобождении кнопки. В предлагаемой пломбе доступ к замыкающей пломбу кнопке открывается при разрыве контрольн. и проволоки.

На чертеже фиг. 1 изображает пломбу в разрезе, в собранном замкнутом положении; фиг. 2 — деталь кнопки в разрезе.

Предлагаемая пломба состоит из головки 1 и колпачка 2, имеющих нарезку.

Для замыкания пломбы применяется стопор 3, снабженный стопором 6. Для укрепления их в головке 1 имеется гнездо с отходящим от него продольным каналом.. При пломбировании пломбы употребляют контрольную проволоку 4, имеющую определенную длину. Один конец ее укрепляется резьбой или другим сйособом на стопоре 3, второй — удерживается в колпачке 2 при помощи разьемного кольца 5.

Процесс пломбирования заключается в следующем. Один конец контрольной проволоки 4 вводится через отверстие 11 в колпачок 2 и укрепляется на кольце 5, после чего колпачок навинчивается на головку. Другой конец проволоки укрепляется в отверстии 9 стопора 3. После пропуская ия проволоки через пломбируемый предмет, стопор 3 вставляется в гнездо на головке пломбы. Стопор 6 на кнопке заскакивает в канал íà головке, и пломба замыкается. Благодаря натягиванию проволоки -колпачок не может быть отделен от головки пломбы, и таким образом доступ к стопору на кнопке открывается только при разрывании проволоки. !оэтому при вскрывании пломбы прежде всего разрывают проволоку, а затем отвинчивают колпачок.

Для выведения кнопки из гнезда применяют толкач 10. Под нажимом толкача, вставляемого в канал, стопор 6 заходит в тело стопора 3, и последний освобождается от закрепления в головке.

1. Пломба, замыкающая при помощи укрепленной на пломбировочной проволоке кнопки, вставляемой s соответствуФм г3 ющее гнездо в теле пломбы, отличающаяся тем, что свободный конец пломбировочной проволоки уд рживается в колпачке 2, навинчиваемом на головку пломбы и закрывающем доступ к стоЭксперт В. П. Станкевич

Редактор К. П. Костерина пору" 3 кнопки, связанному с другим концом птомбнровочной проволоки.

2. Применение в пломбе по п, 1 толкача 10, в целях выведения кно. ки из гнезда при открывании пломбы.
