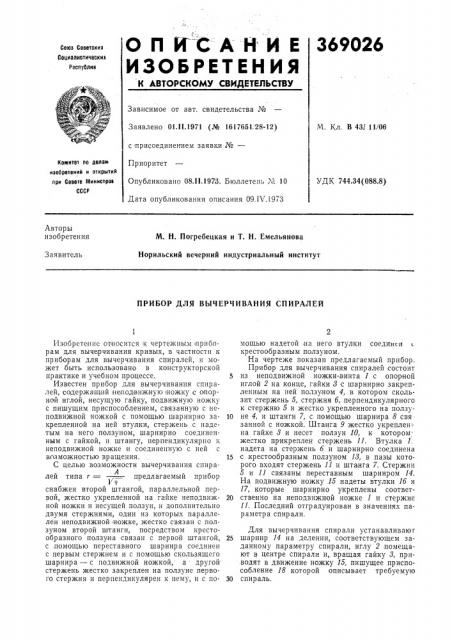

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

369026

Союз Соввтскиз

Социалистическиз

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства Хе

Заявлено 01. I l.1971 (М 1617651. 28-12) с присоединением заявки Ме—

Приоритет

Опубликовано 08.ll.1973. Бюллетень М 10

Дата опубликования описания 09. IV.1973

М. Кл. В 431 11106

Комитет по делам нзооретений н открытий при Совете Министров

СССР

УДК 744.34(088.8) Авторы изобретения

М. Н. Погребецкая и Т. Н. Емельянова

Заявитель

Норильский вечерний индустриальный институт

ПРИБОР ДЛЯ ВЫЧЕРЧИВАНИЯ СПИРАЛЕЙ

Изобретение относится к чертежным приборам для вычерчивания кривых, в частности к приборам для вычерчивания спиралей, и может быть использовано в конструкторской практике и учебном процессе.

Известен прибор для вычерчивания спиралей, содержащий неподвижную ножку с опорной иглой, несущую гайку, подвижную ножку с пишущим приспособлением, связанную с неподвижной ножкой с помощью шарнирно закрепленной на ней втулки, стержень с надетым на него ползуном, шарнирно соединенным с гайкой, и штангу, перпендикулярно к неподвижной ножке и соединенную с ней с возможностью вращения.

С целью возможности вычерчивания спираА лей типа r = предлагаемый прибор

1 т снабжен второй штангой, параллельной первой, жестко укрепленной на гайке неподвижной ножки и несущей ползун, и дополнительно двумя стержнями, один из которых параллелен неподвижной ножке, жестко связан с ползуном второй штанги, посредством крестообразного ползуна связан с первой штангой, с помощью переставного шарнира соединен с первым стержнем и с помощью скользящего шарнира — с подвижной ножкой, а другой стержень жестко закреплен на ползуне первого стержня и перпендикулярен к нему, и с помощью надетой на него втулки соединен крестообразным ползуном.

На чертеже показан предлагаемый прибор.

Прибор для вычерчивания спиралей состоит из неподвижной ножки-,винта 1 с опорной иглой 2 на конце, гайки 3 с шарнирно закрепленным на ней ползуном 4, в котором скользит стержень 5, стержня б, перпендикулярного к стержню 5 и жестко укрепленного на ползу10 не 4, и штанги 7, с помощью шарнира 8 свя занной с ножкой. Штанга 9 жестко укреплен: на гайке 3 и несет ползун 10, к котором жестко прикреплен стержень 11. Втулка 1 надета на стержень б и шарнирно соединена

1s с крестообразным ползуном 13, в пазы которого входят стержень 11 и штанга 7. Стержни

5 и 11 связаны переставным шарниром 14.

На подвижную ножку 15 надеты втулки 1б и

17, которые шарнирно укреплены соответ20 ственно на неподвижной ножке 1 и стержне

11. Последний отградуирован в значениях параметра спирали.

Для вычерчивания спир али устанавливают

2s шарнир 14 на делении, соответствующем заданному параметру спирали, иглу 2 помещают в центре спирали и, вращая гайку 3, при.водят в движение ножку 15, пишущее приспособление 18 которой описывает требуемую

30 спираль., 369Î26

Предмет изобрс t H

Состав итель С. Л и берман

Редактор В. Блохина Техред T. Курилко Корректор С. Сатагулова

Заказ 747/16 Изд. № 1177 Тираж 467 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Прибор для вычерчивания спиралей, содсржап„ ей неподвижную ножку с опорной иглой, несущую гайку, подвижную ножку с пишущим приспособлением, связанную с неподвижной ножкой,с помощью шар|нирно закрепленной на ней втулки, стержень с надетым на него ползуном, шарнирно соединенным с гайкой, и штангу, перпендикулярную к неподвижной ножке и соединенную с ней с возможностью вращения, отличающийся тем, что, с целью .возможности IBbl÷åð÷èва н ия,спиралей

А типа r= он снабжен второй штангой, l параллельной первой, жестко укрепленной ня гайке неподвижной ножки и несущей ползун, и дополнительно двумя стержнями, один из которых пар аллелен неподвижной ножке, жестко связан с ползуном второй штанги, посредством крестообразного ползуна связан с первой штангой, с помощью переставного шарнира соединен с первым стержнем и с помощью скользящего шариира — с подвижной

1О ножкой, а другой стержень жестко закреплен на ползуне первого стержня и перпендикулярен к нему, и с помощью надетой па него втулки соединен с крестообразным ползуном.
