Газопоршневой глубинный насос

Газопоршневой глубинный насос

Иллюстрации

Показать все

Реферат

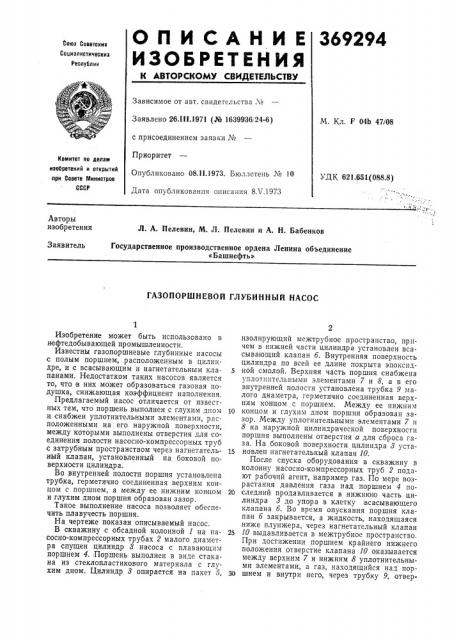

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26 !!!.1971 (№ 1639936.24-6) с присоединением заявки №

Приоритет

Опубликовано 08,!!.1973. Бюллетень ¹ 10

Дата опубликования описания 8Х.1973

М. Кл. F 04h 47/08

Комитет по делам иаобретеиий и открытий при Совете Министров

СССР

УДК 621.651.(088.8) Авторы изобретения

Л. А. Пелевин, М. Л. Пелевин и А. Н. Бабенков

Заявитель

Государственное производственное ордена Ленина объединение

«Башнефть>

ГАЗОПОРШНЕВОИ ГЛУБИННЫИ НАСОС 1

Изобретение может быть использовано в нефтедобывающей промышленности.

Известны газопоршневые глубинные насосы с полым поршнем, расположенным в цилиндре, и с всасывающим и нагнетательным клапанами. Недостатком таких насосов является то, что в них может образоваться газовая подушка, снижающая коэффициент наполнения. ,Предлагаемый насос отличается от известных тем, что поршень выполнен с глухим дном и снабжен уплотнительными элементами, расположенными на его наружной поверхности, между которыми выполнены отверстия для соединения полости насосно-компрессорных труб с затрубным пространством через нагнетательный клапан, установленный на боковой поверхности цилиндра.

Во внутренней полости поршня установлена трубка, герметично соединенная верхним концом с поршнем, а между ее нижним концом и глухим дном поршня образован зазор.

Такое выполнение насоса позволяет обеспечить плавучесть поршня.

На чертеже показан описываемый насос.

В скважину с обсадной колонной 1 на насосно-компрессорных трубах 2 малого диаметра спущен цилиндр 8 насоса с плавающим поршнем 4. Поршень выполнен в виде стакана из стеклопластикового материала с глухим дном. Цилиндр 8 опирается на пакет 5, изолирующий межтрубное пространство, причем в нижней части цилиндра установлен всасывающий клапан б. Внутренняя поверхность цилиндра по всей ее длине покрыта эпоксид5 ной смолой. Верхняя часть поршня снабжена уплотнптельными элементами 7 и 8, а в его внутренней полости установлена трубка 9 малого диаметра, герметично соединенная верхним концом с поршнем. Между ее нижним

10 концом и глухим дном поршня образован зазор. Между уплотнительными элементами 7 и

8 на наружной цилиндрической поверхности поршня выполнены отверстия а для сброса газа. На боковой поверхности цилиндра 8 уста1s новлен нагнетательный .клапан 10.

После спуска оборудования в скважину в колонну насосно-компрессорных труб 2 подают рабочий агент, например газ. По мере возрастания давления газа над поршнем 4 по20 следний продавливается в нижнюю часть цилиндра 8 до упора в клетку всасывающего клапана б. Во время опускания поршня клапан б закрывается, а жидкость, находящаяся ниже плунжера, через нагнетательный клапан

2б 10 выдавливается в межтрубное пространство.

При достижении поршнем крайнего нижнего положения отверстие клапана 10 оказывается между верхним 7 и нижним 8 уплотнительными элементами, а газ, находящийся над пор30 шнем и внутри него, через трубку 9, отвер369294

Составитель Э. Гинзбург

Редактор А. Пейсоченко Текред 3. Тараненко

Корректор Н. Аук

Заказ 1256/2 Изд, № 1324 Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2 стия а в корпусе коршня и клапан 10 устремляется в межтрубное пространство, насыщая собой выдавленную ранее жидкость и облегчая тем самым выброс жидкости на поверхность. После сброса в межтрубное пространство давление газа над поршнем резко снижается и поршень под действием архимедовой силы и силы давления столба жидкости, поступающей в цилиндр 3 через открывшийся клапан б, поднимается в верхнюю часть цилиндра, перекрывая сброс газа в межтрубное пространство. Таким образом, плавающий поршень служит золотником — отсекателем потока газа.

По мере подъема давления газа над поршнем цикл повторяется.

В случае накопления жидкости внутри корпуса поршня трубка 9, герметично соединенная верхним концом с поршнем и образующая зазор между ее нижним концом и глухим дном поршня, способствует удалению скопившейся жидкости через отверстия а, и клапан 10 при каждом цикле.

Предмет изобретения

1. Газопоршневой глубинный насос с полым поршнем, расположенным в цилиндре, и с всасывающим и нагнетательным клапанами, отличающийся тем, что, с целью обеспечения

10 плавучести поршня, последний выполнен с глухим дном и снабжен уплотнительными элементами, расположенными на его наружной поверхности, между которыми выполнены отверстия для соединения полости насосно-ком15 прессорных труб с затрубным пространством через нагнетательный клапан, установленный на боковой поверхности цилиндра.

2. Насос по п. 1, отличающийся тем, что во внутренней полости поршня установлена труб20 ка, герметично соединенная верхним концом с поршнем, а между ее нижним концом и глухим дном поршня образован зазор.
