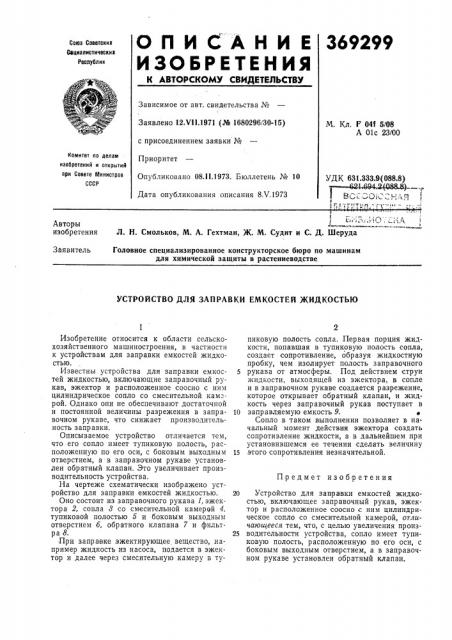

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

369299

Союз Советских

Сациелистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.VI1.1971 (¹ 1680296/30-15) с присоединением заявки №

Приоритет

Опубликовано 08.11.1973; Бюллетень № 10

Дата опубликования описания 8Х.1973

М. Кл. F 04f 5Ю8

А Olc 23ЮО

Комитет ло лелем изобретений и открытий ори Совете Министров

СССР

УДК 631.333.9(088.8)

— — И4 694.2(438٠—.; !

В »!! ! т; c ;-,.с,т!!о

Авторы изобретения

Л. Н. Смольков, М. А. Гехтман, Ж. М. Судит и С. Д. Шеруда

Заявитель

Головное специализированное конструкторское бюро по машинам для химической защиты в растениеводстве

УСТРОЙСТВО ДЛЯ ЗАПРАВКИ ЕМКОСТЕЙ ЖИДКОСТЬЮ

Предмет изобр етения

Изобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам для заправки емкостей жидкостью.

Известны устройства для заправки емкостей жидкостью, включающие заправочный рукав, эжектор и расположенное соосно с ним цилиндрическое сопло со смесительной камерой. Однако они не обеспечивают достаточной и постоянной величины разрежения в заправочном рукаве, что снижает производительность заправки.

Описываемое устройство отличается тем, что его сопло имеет тупиковую полость, расположенную по его оси, с боковым выходным отверстием, а в заправочном рукаве установлен обратный клапан. Это увеличивает производительность устройства.

На чертеже схематически изображено устройство для заправки емкостей жидкостью.

Оно состоит из заправочного рукава 1, эжектора 2, сопла 8 со смесительной камерой 4, тупиковой полостью 5 и боковым выходным отверстием б, обратного клапана 7 и фильтра 8.

При заправке эжектирующее вещество, например жидкость.из насоса, подается в эжектор и далее через смесительную камеру в тупиковую полость сопла.,Первая порция жидкости, попавшая в тупиковую полость сопла, создает сопротивление, образуя жидкостную пробку, чем изолирует полость заправочного

5 рукава от атмосферы. Под действием струи жидкости, выхонящей из эжектора, в сопле и в заправочном рукаве создается разрежение, которое открывает обратный клапан, и жидкость через заправочный рукав поступает в

10 заправляемую емкость 9.

Сопло в таком выполнении позволяет в начальный момент действия эжектора создать сопротивление жидкости, а в дальнейшем при установившемся ее течении сделать величину

15 этого сопротивления незначительной.

20 Устройство для заправки емкостей жидкостью, включающее заправочный рукав, эжектор и расположенное соосно с ним цилиндрическое сопло со смесительной камерой, отличаюитееся тем, что, с целью увеличения произ25 водительности устройства, сопло имеет тупиковую полость, расположенную по его оси, с боковым выходным отверстием, а в заправочном рукаве установлен обратный клапан.
