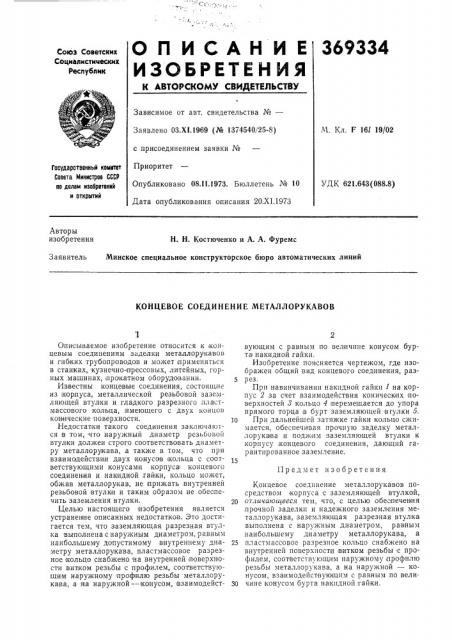

О П И С А Н И Е 369334

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено ОЗ.Х1.1969 (¹ 1374540/25-8) с присоединением заявки ¹

Приоритет

Опубликовано 08.11.1973. Бюллетень № 10

Дата опубликования описания 20.XI.1973

М. Кл. F 161 19/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.643(088.8) Авторы изобретения

Н. Н. Костюченко и А. А. Фуремс

Минское специальное конструкторское бюро автоматических линий

Заявитель

КОНЦЕВОЕ СОЕДИНЕНИЕ МЕТАЛЛОРУКАВОВ

Предмет изобретения

Описываемое изобретение относится к концевым соединениям заделки металлорукавов и гибких трубопроводов и может применяться в станках, кузнечно прессовых, литейных, горных машинах, прокатном оборудовании.

Известны концевые соединения, состоящие из корпуса, металлической резьбовой заземляющей втулки и гладкого разрезного пластмассового кольца, имеющего с двух концов кон|ические поверхности.

Недостатки такого соединения заключаются в том, что наружный диаметр резьбовой втулки должен строго соответствовать диаметру металлорукава, а также в том, что при взаимодействии двух конусов кольца с соответствующими конусами корпуса концевого соединения и накидкой,гайки, кольцо может, обжав металлорукав, не прижать внутренней резьбовой втулки и таким образом не обеспечить заземления втулки.

Целью настоящего изобретения является устранен не описанных недостатков. Это достигается тем, что заземляющая разрезная втулка выполнена с наружным диаметром, равным наибольшему допустимому внутреннему диаметру металлорукава, пластмассовое разрезное кольцо снабжено на внутренней поверхности витком резьбы с профилем, соответствующи м наружному профилю резьбы металлорукава, а на наружной — конусом, взаимодействующим с равным по величине конусом бурта накидной гайки.

Изобретение поясняется чертежом, где изображен общий вид концевого соединения, раз5 рез.

При навинчивании накпдной гайки I на корпус 2 за счет взаимодействия конических поверхностей 8 кольцо 4 перемещается до упора прямого торца в бурт заземляющей втулки 5.

10 При дальнейшей затяжке гайки кольцо сжимается, обеспечивая прочную заделку металлорука ва и поджим заземляющей втулки к корпусу, концевого соединения, дающий гарантированное заземление.

Концевое соединение металлорукавов посредством корпуса с заземляющей втулкой, 20 отличающееся тем, что, с целью обеспечения прочной заделки и надежного заземления металлорукава, заземляющая разрезная втулка выполнена с наружным диаметром, равным наибольшему диаметру металлорукава, а

25 пластмассовое разрезное кольцо снабжено на внутренней поверхности витком, резьбы с профилем, соответствующим наружному профилю резьбы металлорукава, а на наружной — конусом, взаимодействующим с равным по вели30 чине конусом бурта накпдной гайки.

369334

Составитель Н. Рыбин

Техред Л. Богданова

Корректоры: Л. Царькова и Н. Прокуратова

Редактор Л. Василькова

Типография, пр. Сапунова, 2

Заказ 3056i8 Изд. М ПН Тираж 826 Подписное

ЦНИИПИ Г осударственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб,, д, 4 5
