Реферат

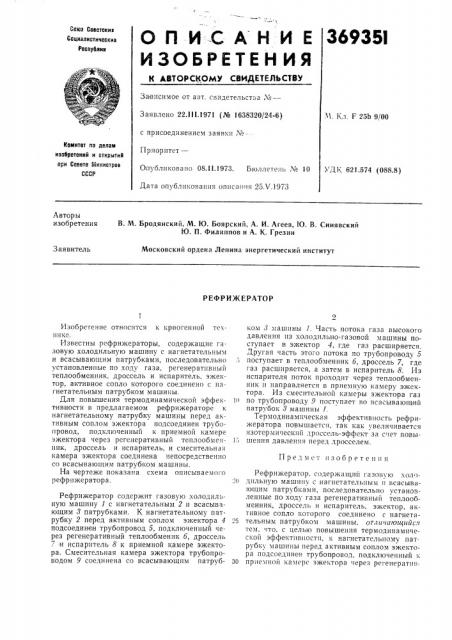

ОПИСАНИЕ 36935I

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Соеетсиив

Социалистическив

Респтблии

Зависимое от авт. свидетельства ¹â€”

Заявлено 22.111.1971 (№ 1638320/24-6) .Ч. Кл. Г 25Ь 9/00 с присоединением заявки ¹Комитет по делам изобретений и открытий при Сонете й1инистрав

СССР

Приоритет—

Опубликовано 08.11.1973. Бюллетень ¹ 10 УДК 621.574 (088.8)

Дата опубликования описания 25.V.1973

Авторы изобретения

В. M. Бродянский, М. Ю. Боярский, А. И. Агеев, Ю. В. Синявский

Ю. П. Филиппов и А. К. Грезин

Московский ордена Ленина энергетический институт

Заявитель

РЕФРИЖЕРАТОР

Предмет изобретения

Изобретение относится к криогенной технике.

Известны рефрижераторы, содержащие газовую холодильную машину с нагнетательным и всасывающим патрубками, последовательно установленные по ходу газа, регенеративный теплообменник, дроссель и испаритель, эжектор, активное сопло которого соединено с нагнетательным патрубком машины.

Для повышения термодинамической эффективности в предлагаемом рефрижераторе к нагнетательному патрубку машины перед активным соплом эжектора подсоединен трубопровод, подключенный к приемной камере эжектора через регенеративный теплообменпик, дроссель и испаритель, и смесительная камера эжектора соединена непосредственно со всасывающим патрубком машины.

На чертеже показана схема описываемого рефрижератора.

Рефрижератор содержит газовую холодильную машину 1 с нагнетательным 2 и всасывающим 8 патрубками. К нагнетательному патрубку 2 перед активным соплом эжектора 4 подсоединен трубопровод 5, подключенный через регенеративный теплообменик б, дроссель

7 и испаритель 8 к приемной камере эжектора. Смесительная камера эжектора трубопроводом 9 соединена со всасывающим патрубком 3 машины 1. Часть потока газа высокого давления из холодильно-газовой машины поступает в эжектор 4, где газ расширяется.

Другая часть этого потока по трубопроводу 5 поступает в теплообменник б. дроссель 7, где газ расширяется, а затем в испаритель 8. Из испарителя поток проходит через теплообменник и направляется в приемную камеру эжектора. Из смесптельной камеры эжектора газ

1п по трубопроводу 9 поступает во всасывающий патрубок 8 машины l.

Термодинамическая эффективность рефрижератора повышаетс51, так как увеличивается изотермическпй дроссель-эффект за счет повы15 щения давления перед дросселем.

Рефрижератор. содержащий газовую холо20 дпльную машину с нагнетательным и всасывающим патрубками, последовательно установленные по ходу газа регенеративньш теплообменник, дроссель и испаритель, эжектор, активное сопло которого соединено с нагнета25 тельным патрубком машины, отличи>ощпйс i тем, что, с целью повышения термодипамической эффективности, к нагнетательному патрубку машины перед активным соплом эжектора подсоединен трубопровод, подключенный к

30 приемной камерс эжектора через регенеративСоставители Э. Борисовец

" даагтор A. Нейсоченко Техред Л. Грачева Корректор Е, Миронова

3иь.из 1943 Иод. ¹ 1223 Тираж 576 11одииоиоо

Я-1ИИГ!И Ь,оь итога ио влаги изооротоииш и о. ;.1нитии ири Совете .11,ии.;. î, CCi"

Моокии, rti-35, Раунгская иаб.,;!. 4/5

О...I. тииогригр:i .I Еоотромоиото 1ир. и гдето.ноги, ио и;грифии Il кии;кили торгои;и ный теплообменник, дроссель и испаритель, и смесительная камера эжектора соединена непосредственно со всасывающим патрубком машины.
