Реферат



36937l

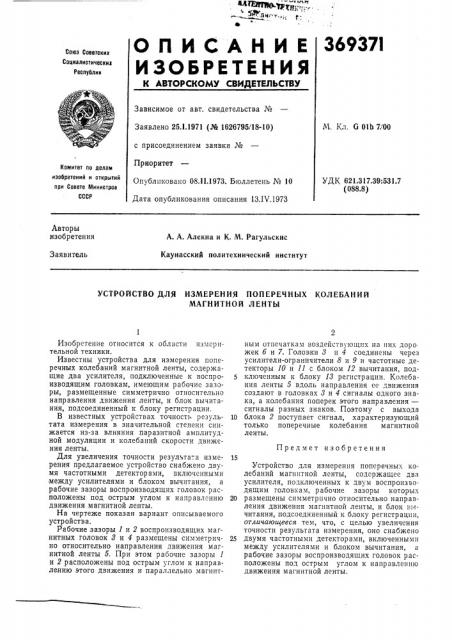

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 25Л.1971 (№ 1626795/18-10) с присоединением заявки №

Приоритет

Опубликовано 08.11.1973. Бюллетень № 10

Дата опубликования описания 13.IV.1973

М. Кл. С Olh 7!00

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 621.317.39:531.7 (088.8) Авторы изобретения

А. A. Алекна и К. М. Рагульскис

Каунасский политехнический институт

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОПЕРЕЧНЫХ КОЛЕБАНИЙ

МАГНИТНОЙ ЛЕНТЫ

Предмет изобретения

Изобретение относится к области измерительной техники.

Известны устройства для измерения поперечных колебаний магнитной ленты, содержащие два усилителя, подключенные к воспроизводящим головкам, имеющим рабочие зазоры, размещенные симметрично относительно направления движения ленты, и блок вычитания, подсоединенный к блоку регистрации.

В известных устройствах точность результата измерения в значительной степени снижается из-за влияния паразитной амплитудной модуляции и колебаний скорости движения ленты.

Для увеличения точности резулъта-.а измерения предлагаемое устройство снабжено двумя частотными детекторами, включенными между усилителями и блоком вычитания, а рабочие зазоры воспроизводящих головок расположены под острым углом к направлению движения магнитной ленты.

На чертеже показан вариант описываемого устройства.

Рабочие зазоры 1 и 2 воспроизводящих магнитных головок 8 и 4 размещены симметрично относительно направления движения магнитной ленты 5. При этом рабочие зазоры I и 2 расположены под острым углом к направлению этого движения и параллельно магнитным отпечаткам воздействующих на них доро жек 6 и 7. Головки 8 и 4 соединены через усилители-ограничители 8 и 9 и частотные детекторы 10 и 11 с блоком 12 вычитания, подключенным к блоку 18 регистрации. Колебания ленты 5 вдоль направления ее движения создают в головках 8 и 4 сигналы одного знака, а колебания поперек этого направления— сигналы разных знаков. Поэтому с выхода

1о блока 2 поступает сигнал, характеризующий только поперечные колебания магнитной ленты.

Устройство для измерения поперечных колебаний магнитной ленты, содержащее два усилителя, подключенных к двум воспроизводящим головкам, рабочие зазоры которы.;.

20 размещены симметрично относительно направления движения магнитной ленты, и блок вычитания, подсоединенный к блоку регистрации, отличающееся тем, что, с целью увеличения точности результата измерения, оно снабжено

25 двумя частотными детекторами, включенными между усилителями и блоком вычитания, а рабочие зазоры воспроизводящих головок расположены под острым углом к направленгпо движения магнитной ленты.

36937i

Редактор С. Хейфиц

Заказ 819/6 Изд. № 1238 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Ф

469 бФ б

Составитель В. Волков

Техред Л. Грачева

-Ы

Корректоры: Н. Стельмах и Е. Миронова
