Датчик скорости изменения частоты

Датчик скорости изменения частоты

Иллюстрации

Показать все

Реферат

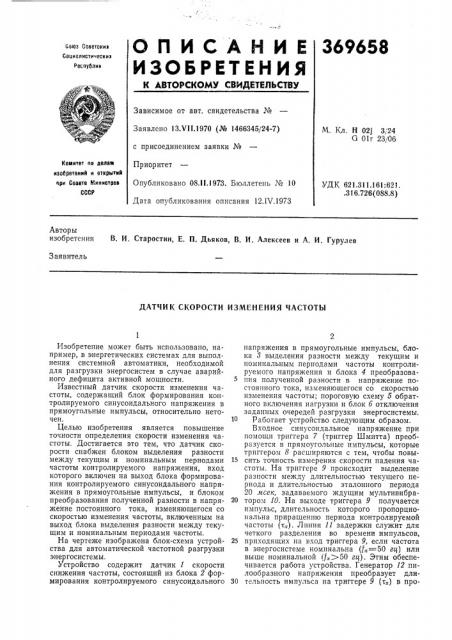

О П И С А Н И Е 369658

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскин

Социалистнчески1

Республик

Зависимое от авт. свидетельства №

Заявлено 13.VII.1970 (№ 1466345/24-7) с присоединением заявки №

Приоритет

Опубликовано 08.ll.1973. Бюллетень № 10

Дата опубликования описания 12.IV.1973

М. Кл. Н 02j 3, 24

G 0lr 23/06

Комитет оо долам иаооретвний и открытий ори Совете Министров

СССР

УДК 621.311.161:621. .316.726(088.8) Авторы изобретения В. И. Старостин, Е, П. Дьяков, В. И. Алексеев и А. И. Гурулев

Заявитель

ДАТЧИК СКОРОСТИ ИЗМЕНЕНИЯ ЧАСТОТЫ

Изобретение может быть использовано, например, в энергетических системах для выполнения системной автоматики, необходимой для разгрузки энергосистем в случае аварийного дефицита активной мощности.

Известный датчик скорости изменения частоты, содержащий блок формирования контролируемого синусоидального напряжения в прямоугольные импульсы, относительно неточен, Целью изобретения является повышение точности определения скорости изменения частоты. Достигается это тем, что датчик скорости снабжен блоком выделения разности между текущим и номинальным периодами частоты контролируемого напряжения, вход которого включен на выход блока формирования контролируемого синусоидального напряжения в прямоугольные импульсы, и блоком преобразования полученной разности в напряжение постоянного тока, изменяющегося со скоростью изменения частоты, включенным на выход блока выделения разности между текущим и номинальным периодами частоты.

На чертеже изображена блок-схема устройства для автоматической частотной разгрузки энергосистемы.

Устройство содержит датчик 1 скорости снижения частоты, состоящий из блока 2 формирования контролируемого синусоидального напряжения в прямоугольные импульсы, блока 8 выделения разности между текущим и номинальным периодами частоты контролируемого напряжения и блока 4 преобразования полученной разности в напряжение постоянного тока, изменяющегося со скоростью изменения частоты; пороговую схему 5 обратного включения нагрузки и блок б отключения заданных очередей разгрузки энергосистемы, 10 Работает устройство следующим образом.

Входное синусоидальное напряжение при помощи триггера 7 (триггер Шмитта) преобразуется в прямоугольные импульсы, которые триггером 8 расширяются с тем, чтобы повы15 сить точность измерения скорости падения частоты. На триггере 9 происходит выделение разности между длительностью текущего периода и длительностью эталонного периода

20 мсек, задаваемого ждущим мультивибра20 тором 10. На выходе триггера 9 получается импульс, длительность которого пропорциональна приращению периода контролируемой частоты (т.„). Линия 11 задержки служит для четкого разделения во времени импульсов, 25 приходящих на вход триггера 9, если частота в энергосистеме номинальна (f„=50 гтрк) или выше номинальной (f )50 гц). Этим обеспечивается работа устройства. Генератор 12 пилообразного напряжения преобразует дли30 тельность импульса на триггере 9 (T ) в про369658 автоматической частотной разгрузки.

Количество пороговых схем определяется количеством очередей, существующих в энергосистеме и может быть любым. Пороговая схема 5 позволяет автоматически включать отключенные очереди после восстановления частоты в энергосистеме.

Предмет изобретения

Датчик скорости изменения частоты, например, для устройств автоматической разгрузки

15 в энергосистеме, содержащий блок формирования контролируемого синусоидального напряжения в прямоугольные импульсы, от.гичаюи ийся тем, что, с целью повышения точности определения скорости изменения частоты, 20 он снабжен блоком выделения разности между текущим и номинальным периодами частоты контролируемого напряжения, вход которого включен на выход блока формирования контролируемого синусоидального напряже25 ния в прямоугольные импульсы, и блоком преобразования полученной разности в напряжение постоянного тока, изменяющегося со скоростью изменения частоты, включенным на выход блока выделения разности между те30 кущим и номинальным периодами частоты.

Г,/

Г

Г

1!!

Составитель Я. Гоник

Редактор Т. Юрчикова

Техред Л. Грачева

Корректоры: Н. Прокуратова и И. Божко

Типография, пр. Сапунова, 2

3 порциональную амплитуду импульсов пилообразной формы. С помощью пикового детектора И и фильтра 14 низких частот происходит выделение огибающих этих импульсов.

Для получения скорости снижения частоты напряжение с выхода фильтра 14 подается на дифференциатор 15, полученный сигнал усиливается усилителем 1б постоянного тока и подается на пороговые схемы 17, 18 и 19, представляющие собой амплитудные анализаторы напряжения («пороговая схема 1-ой очереди», «пороговая схема п-ой очереди»), Происходит поочередное срабатывание пороговых схем, производящих отключение соответствующих очередей энергосистемы через промежуточное реле типа МКУ-48. Напряжение срабатывания пороговых схем для различных уставок в различных энергосистемах определяется по формуле

Ун f 1пор — / m e

7ч где А и т — постоянные коэффициенты, зависящие от схемного решения дифференцирующего блока, Т, — частотная постоянная времени энергосистемы, /„ — номинальное значение частоты, f — значение частоты, которая должна установиться при отсутствии!

I !

I !

68

1 (!

1 (1

Заказ 932/11 Изд. № 1245

Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий и ри Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5
