Предохранительное устройство к рабочим органам для обработки почвы
Патент 369863
Классы МПК
Предохранительное устройство к рабочим органам для обработки почвы
Иллюстрации
Реферат

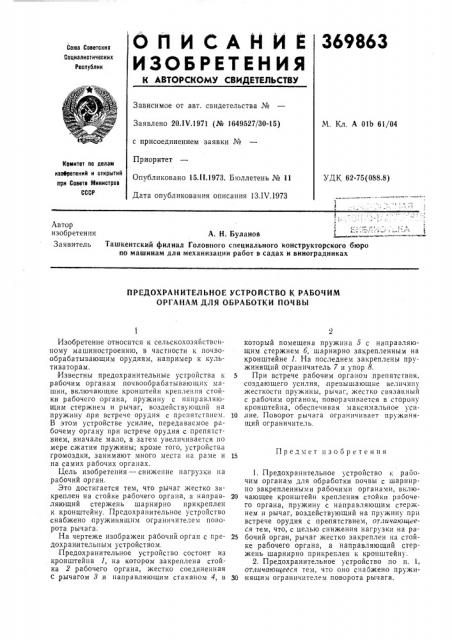

О П И С А Й И Ег 369863
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 20.1Ч.1971 (№ 1649527/30-15) с присоединением заявки №
Приоритет
Опубликовано 15.11.1973. Бюллетень № 11
Дата опубликования описания 13.IU.1973
М. Кл. А Olb 61/04
Комитет по делам изобретений и открытий дри Совете Министров
СССР
УДК 62-75(088,8) г "1
l г у
Автор изобретения А Н Буланов
Заявитель Ташкентский филиал Головного специального конструкторского бюро по машинам для механизации работ в садах и виноградниках
ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО К РАБОЧИМ
ОРГАНАМ ДЛЯ ОБРАБОТКИ ПОЧВЫ
Предмет изобретения
Изобретение относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям, например к культиваторам.
Известны предохранительные устройства к рабочим органам почвообрабатывающпх машин, включающие кронштейн крепления стойки рабочего органа, пружину с направляющим стержнем и рычаг, воздействующий на пружину при встрече орудия с препятствием.
В этом устройстве усилие, передаваемое рабочему органу при встрече орудия с препятствием, вначале мало, а затем увеличивается по мере сжатия пружины; кроме того, устройства громоздки, занимают много места на раме и на самих рабочих органах.
Цель изобретения — снижение нагрузки на рабочий орган.
Это достигается тем, что рычаг жестко закреплен на стойке рабочего органа, а направляющий стержень шарнирно прикреплен к кронштейну. Предохранительное у стройство снабжено пружинящим ограничителем поворота рычага.
На чертеже изображен рабочий орган с предохранительным устройством.
Предохранительное устройство состоит из кронштейна 1, на котором закреплена стойка 2 рабочего органа, жестко соединенная с рычагом 3 и направляющим стаканом 4, в который помещена пружина 5 с направляющим стержнем 6, шарнирно закрепленным на кронштейне 1. На последнем закреплены пружинящий ограничитель 7 и упор 8.
5 При встрече рабочим органом препятствия, создающего усилия, превышающие величину жесткости пружины, рычаг, жестко связанный с рабочим органом, поворачивается в сторону кронштейна, обеспечивая максимальное уси10 лие. Поворот рычага ограничивает пружинящий ограничитель, 1. Предохранительное устройство к раиочим органам для обработки почвы с шарнирно закрепленными рабочими органами, вклю20 чающее кронштейн крепления стойки рабочего органа, пружину с направляющим стержнем и рычаг, воздействующий на пружину при встрече орудия с препятствием, отличающееся тем, что, с целью снижения нагрузки на ра25 бочий орган, рычаг жестко закреплен на стойке рабочего органа, а направляющий стержень шарнирно прикреплен и кронштейну.
2. Предохранительное устройство по п. 1, отличающееся тем, что оно снабжено пружи30 нящим ограничителем поворота рычага, 1
Составитель Б. Нефедов
Техред Л. Грачева Корректор Н. Прокуратова
Редактор Т. Шагова
Типография, пр, Сапунова, 2
Заказ 937/4 Изд. № 236 Тираж 523 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
