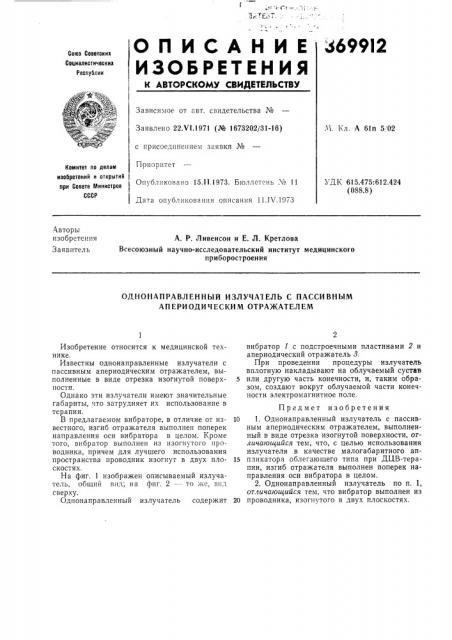

О П И С А Н И Е 369912

Союз Советских

Социалистических

Республик

ИЗОБРЕТ ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 22.Ч1.1971 (№ 1673202/31-16),Ч. Кл. А 61п 5,02 с присоединением заявки №

Приоритет

Опубликовано 15.11.1973. Б|оллетень,б 11

Комитет on лелем изобретений и открытий лри Совете Мииистрое 1

УД К 615.475:612.424 (088.8) СССР

Дата опубликования описания 11.1Ъ .1973

Авторы изобретения

Заявитель

А. P. Ливенсон и Е. Л. Кретлова

Всесоюзный научно-исследовательский институт медицинского приборостроения

ОДНОНАПРАВЛЕННЫЙ ИЗЛУЧАТЕЛЬ С ПАССИВНЫМ

АП ЕРИ ОДИ Ч EC КИ М ОТРАЖАТЕЛ ЕМ

Изобретение относится к медицинской технике.

Известны однонаправленные излучатели с пассивным апериодическим отражателем, выполненные в виде отрезка изогнутой поверхности.

Однако эти излучатели имеют значительные габариты, что затрудняет их использование в терапии.

В предлагаемом вибраторе, в отличие от известного, изгиб отражателя выполнен поперек направления оси вибратора в целом. Кроме того, вибратор выполнен из изогнутого проводника, причем для лучшего использования пространства проводник изогнут в двух плоскостях.

На фиг. 1 изображен описываемый излучатель, общий внд; на фиг. 2 — — то же, внд сверху.

Однонаправленный излучатель содержит вибратор 1 с подстроечными пластинами 2 и апериодический отражатель 8.

При проведении процедуры излучатель вплотную накладывают на облучаемый сустав

5 или другую часть конечности, и, таким образом, создают вокруг облучаемой части конечности электромагнитное поле.

Предмет изобретения

l0 1. Однонаправленный излучатель с пассивным апериодическим отражателем, выполненный в виде отрезка изогнутой поверхности, отличающийся тем, что, с целью использования излучателя в качестве малогабаритного ап15 пликатора облегающего типа при ДЦВ-терапии, изгиб отражателя выполнен поперек направления оси вибратора в целом.

2. Однонаправленный излучатель по п. 1, отличающийся тем, что вибратор выполнен из

20 проводника, изогнутого в двух плоскостях.
