Реферат



3699I3

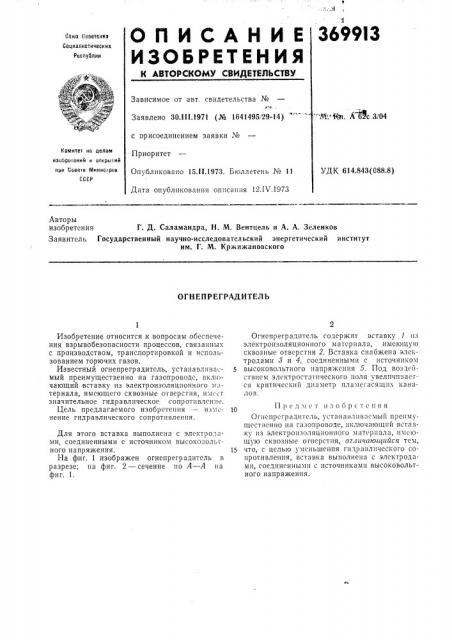

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соната всоетсиих

Социалистических

Республии

Зависимое от авт. свидетельства №

-ь

Заявлено 30.111.1971 (№ 1641495т29-14) ""М ."Ка. А бас 3/04 с присоединением заявки ¹

Приоритет

Комитет ос делам изсссвеиий K сткри ий сии тсее е Мииис|сос

СССР

УД К 614.843 (088 8) Опубликовано 15.11.1973. Бюллетень ¹ 11

Дата опубликования описания 12.IV.1973

Авторы изобретения Г. Д. Саламандра, Н. М. Вентцель и А. А. Зеленков

Заявитель Государственный научно-исследовательский энергетический институт им. Г. М. Кржижановского

ОГНЕПРЕГРАДИТЕЛЪ

Изобретение относится к вопросам обеспечения взрывобезопасности процессов, связанных с производством, транспортировкой и использованием горючих газов.

Известный огнепрегр адитель, устанавливаемыйй преимущественно на газопроводе, включающий вставку из электроизоляционного м»териала, имеющего сквозные отверстия, и веет значительное гидравлическое сопротивление.

Цель предлагаемого изобретения — изменение гидравлического сопротивления.

Для этого вставка выполнена с электролами, соединенными с источником высоковольтного напряжения.

На фиг, 1 изображен огнепреградитель в разрезе; па фиг. 2 — сечение по А — А»а фиг. 1.

Огнепреградптель содержит вставку 1 из электроизоляционного материала, имеющую сквозные отверстия 2. Вставка снабжена электродами т и 4, соединенными с источником

5 высоковольтного напряжения ". Под воздействием электростатического поля увелпчпваегся критический диаметр пламегасящих каналов.

Предмет изобретения

Огнепрсгради гель, устанавливаемый преимущественно на газопроводе, включающий BcTÿüку из электроизоляционного материала, имеющую сквозные отверстия, отличающийся тем, 15 что, с целью уменьшения гидравлического сопротивления, вставка выполнена с электродами, соединенными с источниками высоковольтного напряжения.

369913

А — А

Составитель 3. Зеленина

Редактор А. Морозова Техред Л. Грачева Корректор А. Васильева

Заказ 1005/!2 Изд. № 264 Тираж 496 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
