Патент ссср 369964

Патент ссср 369964

Иллюстрации

Показать все

Реферат

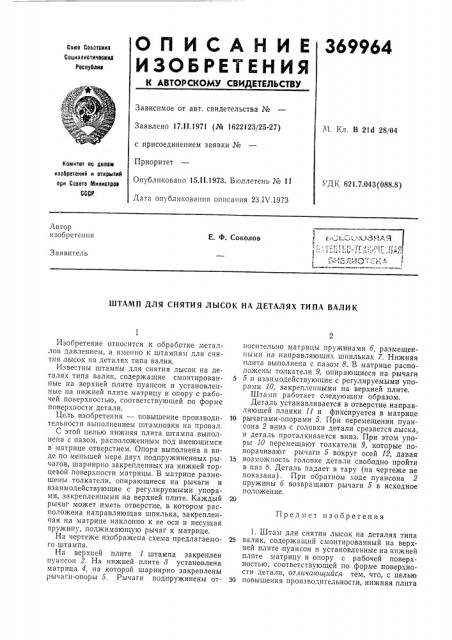

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

369964

Союз Соеотскик

Социалистические

Респуйлик

Зависимое от авт. свидетельства _#_o

Заявлено 17.ll.1971 (Эй 1622123/25-27) с присоединением заявки _#_

Приоритет

Опубликовано 15.1|.1973. Бюллетень Хе 11

Дата опубликования описания 23.IV.1973

Л!. Кл. В 21d 28!04

Комитет по делам изсоретеиий и открытий при Сосете Министров

СССР

УДК 621.7.043(088.8) Автор изобретения

Е. Ф. Соколов

1 б т

Заявитель

ШТАМП ДЛЯ СНЯТИЯ ЛЪ|СОК НА ДЕТАЛЯХ ТИПА ВАЛИК

Предмет изобретения

Изобретение относится к обработке металлов давлением, а именно к штампам для снятия лысок на деталях типа валик.

Известны штампы для снятия лысок на деталях типа валик, содержащие смонтированные на верхней плите пуансон и установленные на нижней плите матрицу и опору с рабочей поверхностью, соответствующей по форме поверхности детали.

Цель изобретения — повышение производительности выполнением штамповки на провал.

С этой целью нижпяя плита штампа выполнена с пазом, расположенным под имеющимся в матрице отверстием, Опора выполнена в виде по меньшей мере двух подпружиненных рычагов, шарнирно закрепленных на нижней торцевой поверхности матрицы. В матрице размещены толкатели, опирающиеся на рычаги и взаимодействующие с регулируемыми упорами, закрепленными на верхней плите. Каждый рычаг может иметь отверстие, в котором расположена направляющая шпилька, закрепленная на матрице наклонно к ее оси и несущая пружину, поджимающую рычаг к матрице.

На чертеже изображена схема предлагаемого штампа.

На верхней плите 1 штампа закреплен пуансон 2. На нижней плите 3 установлена матрица 4, на которой шарнирно закреплены рычаги-опоры 5. Рычаги подпружинены относительно матрицы пружинами б, размещенными на направляющих шпильках 7. Нижняя плита выполнена с пазом 8. В матрице расположены толкатели 9, опирающиеся на рычаги

5 и взаимодействующие с регулируемыми упорами 10, закрепленными на верхней плите.

Штамп работает следующим образом.

Деталь устанавливается в отверстие направляющей планки 11 и фиксируется в матрице

10 рычагами-опорами 5. При перемещении пуансона 2 вниз с головки детали срезается лыска, и деталь проталкивается вниз. При этом упоры 10 перемещают толкатели 9, которые поворачивают рычаги 5 вокруг осей 12, давая

15 возможность головке детали свободно пройти в паз 8. Деталь падает в тару (на чертеже не показана). При обратном ходе пуансона 2 пружины б возвращают рычаги 5 в исходное положение.

1. Штам для снятия лысок на деталях типа

25 валик, содержащий смонтированный на верхней плите пуансон и установленные на нижней плите матрицу и опору с рабочей поверхностью, соответствующей по форме поверхности детали, отличающийся тем, что, с целью

30 повышения производительности, нижняя плита

369964

7 g й

Составитель А. Городнова

Редактор Л, Лаврова Техред Л, Грачева Корректор О. Тюрина

Заказ 1094 6 Изд. № 250 Тираж 780 Подписное

1 НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2 выполнена с пазом, расположенным под имеющимся в матрице отверстием, а опора выполнена в виде по меньшей мере двух подпружиненных рычагов, шарнирно закрепленных на нижней торцовой поверхности матрицы, в которой размещены толкатели, опирающиеся на рычаги и взаимодействующие с регулируемыми упорами, закрепленными на верхней плите.

2. Штамп по п. 1, отличающийся тем, что каждый рычаг имеет отверстие, в котором рас5 положена направляющая шпилька, закрепленная на матрице наклонно к ее оси и несущая пружину, поджимающую рычаг к матрице.
