369989

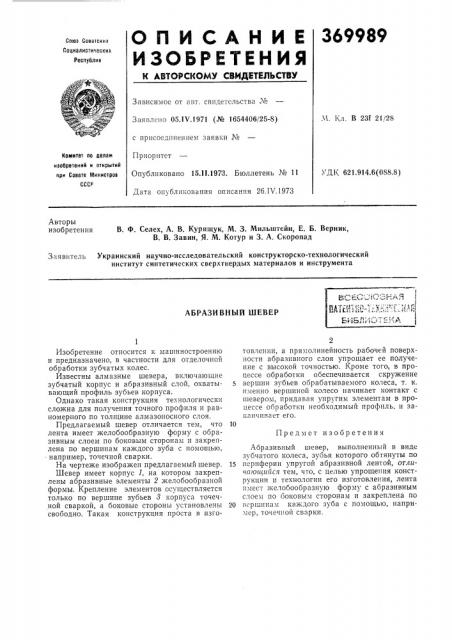

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства Х

М. Кл. В 23f 21/28

Заявлено 05.IV.1971 (№ 1654406/25-8) с присоединением заявки Мс

Приоритет

Опубликовано 15.11.1973. Бюллетень М 11

Дата опубликования описания 26.IV.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.914.6(088.8) Авторы изобретения

В. Ф. Селех, А. В. Курищук, М. 3. Мильштейн, Е. Б. Верник, В. В. Завин, Я. М. Котур и 3. А. Скоропад

Заявитель Украинский научно-исследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента

АБРАЗИВНЫЙ ШЕВЕР

Предмет изобретения

Изобретение относится к машиностроению и предназначено, в частности для отделочной обработки зубчатых колес.

Известны алмазные шевера, включающие зубчатый корпус и абразивный слой, охватывающий профиль зубьев корпуса.

Однако такая конструкция технологически сложна для получения точного профиля и равномерного по толщине алмазоносного слоя.

Предлагаемый шевер отличается тем, что лента имеет желобообразную форму с образивным слоем по боковым сторонам и закреплена по вершинам каждого зуба с помощью, например, точечной сварки.

На чертеже изображен предлагаемый шевер.

Шевер имеет корпус 1, на котором закреплены абразивные элементы 2 желобообразной формы. Крепление элементов осуществляется только по вершине зубьев 8 корпуса точечной сваркой, а боковые стороны установлены свободно. Такая конструкция проста в изго2 товленни, а прямолинейность рабочей поверхности абразивного слоя упрощает ее получение с высокой точностью. Кроме того, в процессе обработки обеспечивается скружение вершин зубьев обрабатываемого колеса, т, к. именно вершиной колесо начинает контакт с шевером, придавая упругим элементам в процессе обработки необходимый профиль, и заканчивает его.

Абразивный шевер, выполненный в виде зубчатого колеса, зубья которого обтянуты по

15 периферии упругой абразивной лентой, отличаюи1ийся тем, что, с целью упрощения конструкции и технологии его изготовления, лента имеет желобообразную форму с абразивным слоем по боковым сторонам и закреплена по

20 всршннам каждого зуба с помощью, например, точечной сварки.

369989

Редактор Л. Лаврова

3аказ 1013/5 Изд. М 253 Тираж 888 Подписное

11НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 0К-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2

Сост; вптель С. Чукаева

Текрсд Т. Курилко

Корректоры: Л. Корогод и М. Коробова
