Реферат



370028

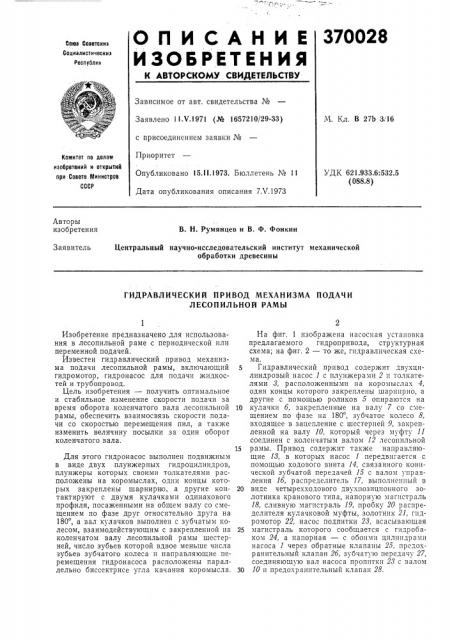

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Сооетскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 11.V.1971 (№ 1657210/29-33) с присоединением заявки №

Приоритет

Опубликовано 15.1!.1973. Бюллетень ¹ 11

Дата опубликования описания 7Х.1973

М. Кл. В 27Ь 3. 16

Комитет по делам иэобретений и открытий при Сосете. Министров

СССР

УДК 621.933,6:532.5 (088.8) Авторы изобретения

В. Н. Румянцев и В. Ф. Фонкин

Центральный научно-исследовательский институт механической обработки древесины

Заявитель

ГИДРАВЛИЧЕСКИЙ ПРИВОД МЕХАНИЗМА ПОДАЧИ

ЛЕСОПИЛЬНОЙ РАМЫ

Изобретение предназначено для использования в лесопильной раме с периодической или переменной подачей.

Известен гидравлический привод механизма подачи лесопильной рамы, включающий гидромотор, гидронасос для подачи жидкостей и трубопровод.

Цель изобретения — получить оптимальное и стабильное изменение скорости подачи за время оборота коленчатого вала лесопильной рамы, обеспечить взаимосвязь скорости подачи со скоростью перемещения пил, а также изменить величину посылки за один оборот коленчатого вала.

Для этого гидронасос выполнен подвижным в виде двух плунжерных гидроцилиндров, плунжеры которых своими толкателями расположены на коромыслах, одни концы которых закреплены шарнирно, а другие контактируют с двумя кулачками одинакового профиля, посаженными на общем валу со смещением по фазе друг относительно друга на

180, а вал кулачков выполнен с зубчатым колесом, взаимодействующим с закрепленной на коленчатом валу лесопильной рамы шестерней, число зубьев которой вдвое меньше числа зубьев зубчатого колеса и направляющие перемещения гидронасоса расположены параллельно биссектрисе угла качания коромысла.

На фиг. 1 изображена насосная установка предлагаемого гидропривода, структурная схема; на фиг. 2 — то же, гидравлическая схема.

Гидравлический привод содержит двухцилиндровый насос 1 с плунжерами 2 и толкателями 8, расположенными на коромыслах 4, одни концы которого закреплены шарнирно, а другие с помощью роликов 5 опираются на

10 кулачки б, закрепленные на валу 7 со смещением по фазе на 180, зубчатое колесо 8, входящее в зацепление с шестерней 9, закрепленной на валу 10, который через муфту 11 соединен с коленчатым валом 12 лесопильной

15 рамы. Привод содержит также направляющие 18, в которых насос 1 передвигается с помощью ходового винта 14, связанного конической зубчатой передачей 15 с валом управления 1б, распределитель 17, выполненный в

20 виде четырехходового двухпозиционного золотника кранового типа, напорную магистраль

18, сливную магистраль 19, пробку 20 распределителя кулачковой муфты, золотник 21, гидромотор 22, насос подпитки 28, всасывающая

25 магистраль которого сообщается с гидробаком 24, а напорная — с обоими цилиндрами насоса 1 через обратные клапаны 25, предохранительный клапан 2б, зубчатую передачу 27, соединяющую вал насоса пропптки 28 с валом

30 10 и предохранительный клапан 28.

370028

При вращении коленчатого вала 12 вращается вал 10 насосной установки и при помощи шестерни 9 и зубчатого колеса 8 с числом зубьев, вдвое больше, чем у шестерни, передает вращение валу 7, Кулачки б, закрепленные на валу 7, поочередно приподнимают коромысла 4 и опирающиеся на них плунжеры

2. Таким оразом, при каждом обороте коленчатого вала лесопильной рамы из одного из цилиндров насоса 1 масло вытесняется через распределитель 17 в напорную магистраль 18 и золотник 21. Одновременно происходит холостой ход в другом цилиндре насоса 1, в который поступает масло от золотника 21 через магистраль 19 и распределитель 17.

Пробка 20 распределителя 17 вращается вместе с валом 7, переключая проходы распределителя при перемене направления движения плунжеров 2, сохраняя этим направление потока масла после распределителя.

В нейтральном положении плунжера золотника 21 напорная магистраль 18 соединяется с магистралью 19, отводы от золотника к гидромотору 22 закрыты, гидромотор не вращается, При перемещении плунжера золотника

21 в ту или иную сторону из нейтрального положения, масло через золотник поступает в гидромотор 22 с той или другой стороны, обеспечивая прямой или обратный ход гидромотора 22.

Утечки масла из системы компенсируются работой насоса подпитки 28, засасывающего масло из гидробака 24 и нагнетающего его через клапан 25 в систему, при понижении в ней давления ниже предела, установленного предохранительным клапаном 26, Предохранительный клапан 28 защищает систему от перегрузок.

Изменяют величину посылки за оборот коленчатого вала при вращении вала управления 1б, который передает вращение ходовому винту 14, перемещающему насос 1 в направляющих 18. При этом изменяется величина хода плунжеров 2 и, следовательно, количество масла, поступающего в гидромотор 22 за один оборот коленчатого вала рамы.

Предмет изобретения

1, Гидравлический привод механизма подачи лесопильной рамы, включающий гидромотор, гидронасос для подачи рабочей жидкости

15 и трубопровод, отличающийся тем, что, с целью получения оптимального и стабильного изменения скорости подачи за время оборота коленчатого вала лесопильной рамы, гидронасос выполнен подвижным в виде двух плун20 жерных гидроцилиндров, плунжеры которых своими толкателями расположены на коромыслах, одни концы которых закреплены шарнирно, а другие контактируют с двумя кулачками одинакового профиля, посаженными на

25 общем валу со смещенными по фазе друг относительно друга на 180 .

2. Гидравлический привод по и. 1, отличающийся тем, что, с целью обеспечения взаимосвязи скорости подачи со скоростью пере30 мещения пил, вал кулачков выполнен с зубчатым колесом, взаимодействующим с закрепленной на коленчатом валу лесопильной рамы шестеренкой, число зубьев которой вдвое меньше числа зубьев зубчатого колеса.

35 3. Гидравлический привод по п. п. 1 и 2, отличающийся тем, что, с целью изменения величины посылки за один оборот коленчатого вала, направляющие перемещения гидронасоса расположены параллельно биссектрисе уг40 ла качания коромысла.

370028

28

Фиг. 2
