Устройство для подвески грузоподъемной стрелы к летательному аппарату

Устройство для подвески грузоподъемной стрелы к летательному аппарату

Иллюстрации

Показать все

Реферат

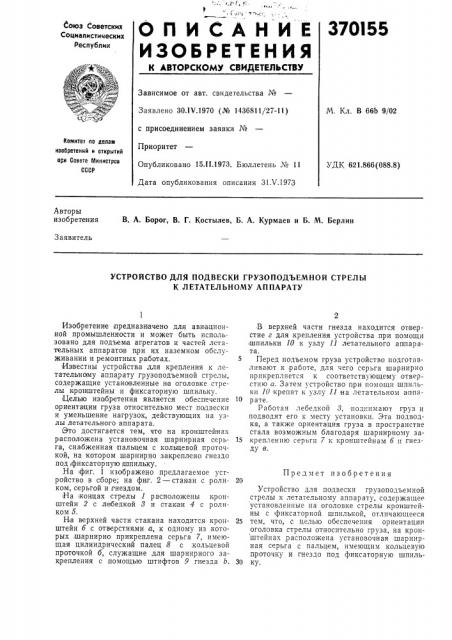

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

370l55

Союз Советских

Социалистических

Республик

Зависимое от BBT. свидегельства №

Заявлено 30.1Ч.1970 (№ 1436811/27-11) с присоединением заявки №

Приоритет

Опубликовано 15.11.1973. Бюллетень № 11

Дата опубликования описания 31 V.1973

М. Кл. В 66Ь 9/02 йомитет оо делам иаобретенкй и открытий ори Совете Миниатрав

СССР

УДК 621.866(088.8) Авторы изобретения

В. А. Ворог, В. Г. Костылев, Б. А. Курмаев и Б. М. Берлин

Заявитель

УСТРОЙСТВО ДЛЯ ПОДВЕСКИ ГРУЗОПОДЪЕМНОЙ СТРЕЛЫ

К ЛЕТАТЕЛЪНОМУ АППАРАТУ

Предмет изобретения

Изобретение предназначено для авиационной промышленности и может быть использовано для подъем а агрегатов и частей летательных аппаратов при их наземном обслуживании и ремонтных работах. Известны устройства для крепления к летательнстму аппарату .грузоподъемной стрелы, содержащие установленные н а оголовке стрелы кронштейны и фиксаторную шпильку.

iLIea ю изобретения является обеспечение ориентации груза относительно мест подвески и уменьшение нагрузок, действующих на узлы летательного аппарата. Это достигается тем, что на кронштейнах расположена установочная шарнирная серьга, снабженная пальцем с кольцевой проточкой, на котором шарнирно закреплено, гнездо под фиксаторную шпильку.

На фиг. 1 изображено предлагаемое усгройство в сборе; на фиг. 2 — стак ан с роликом, серьгой и гнездом.

На концах стрелы .1 расположены кронштейн 2 с лебедкой 3 и стакан 4 с роликом 5.

На верхней части стакана находится кронштейн 6 с отверстиями а, к одному из которых IUiBpHHpHO прикреплена серьга 7, имеющая цилиндрически и палец 8 с кольцевой проточкой б, служащие для шарнирного закрепления с помощью штифтов 9 гнезда b.

В верхней части гнезда находится отверстие г для .крепления устройства при помощи шпильки 10 к узлу 11 летательного ап парата.

5 Перед подъемом груза устройство подготавливают к работе, для чего серьга шарнирно прикрепляется к соответствующему отверстию а. Затем устройство при помощи шпильки 10 крепят к узлу 11 на летательном аппа10 рате.

Работая лебедкой 8, поднимают груз и подводят его к месту установки. Эта подводка, а также ориентация груза в пространстве стала возможным благодаря шарнирному за15 креплению серьги 7 к кронштейнам 6 и гнезду В.

Устройство для подвески грузоподъемной стрелы к летательному аппарату, содержащее установленные на оголовке стрелы кронштейны с фиксаторной шпилькой, отличающееся

25 тем, что, с целью обеспечения ориентации оголовка стрелы относительно груза, на кронштейнах расположена установочная шарнирная серьга с пальцем, имеющим кольцевую проточку и гнездо под фиксаторную шпиль3о ку.
