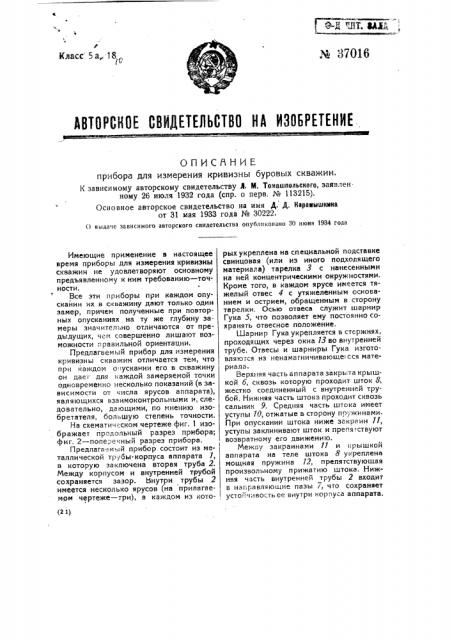

Класс 5 а„18
¹ 87016
АВТОРСНОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ
0ПИСННИЕ прибора для измерения кривизны буровых скважин.
К зависимому авторскому свидетельству А. М. Томашпольского, заявлен. ному 26 июля 1932 года (спр. о перв. № 113215).
Основное авторское свидетельство на имя Д. Д. Каранышннна от 31 мая 1933 года № 30222. и выдаче зависимого авторского свидетельства опубликовано 30 июня 1934 года
Имеющие применение в настоящее время приборы для измерения кривизны скважин не удовлетворяют основному предъявленному к ним требованию †точности, Все эти приборы при каждом опускайии их в скважину дают только один замер, причем полученные при повторных опусканиях на ту же глубину замеры значительно отличаются от предыдущих, чем совершенно лишают возможности правильной ориентации.
Предлагаемый прибор для измерения кривизны скважин отличается тем, что при каждом о".ускании его в скважину он дае: для каждой замеряемой точки одновременно несколько показаний (в зависимости от числа ярусов аппарата), являющихся взаимоконтрольными и, следовательно, дающими, по мнению изобретателя, большую степень точности.
На схематич-;ском чертеже фиг. 1 изображает продольный разрез прибора; фиг. 2 — попе ечный разрез прибора.
Предлага-.мый прибор состоит из металлической трубы-корпуса аппарата 1, в которую за ключ ена вторая труба 2.
Между корпусом и внутренней трубой сохраняется зазор. Внутри трубы 2 имеется несколько ярусов (на прилагаемом чертеже — три), в каждом из которых укреплена на специальной подставке свинцовая (или иэ иного подходящего материала) тарелка 3 с нанесенными на ней концентрическими окружностями.
Кроме того, в каждом ярусе имеется тяжелый отвес 4 с утяжеленным основанием и острием, обращенным в сторону тарелки. Осью отвеса служит шарнир
Гука 5, что позволяет ему постоянно сохранять отвесное положение.
Шарнир Гука укрепляется в стержнях, проходящих через окна 13 во внутренней трубе. Отвесы и шарниры Гука изготовляются из ненамагничивающе сся материала.
Верхняя часть аппарата закрыта крышкой 6, сквозь которую проходит шток 8, жестко соединенный с внутренней трубо". Нижняя часть штока проходит сквозь сальник 9. Средняя часть штока имеет уступы 10, отжатые в сторону пружинами.
При опускании штока ниже закраин 11, уступы заклинивают шток и препя1ствуют возвратному его движению.
Межпу закраинами 11 и крышкой аппарата на теле штока 8 укреплена мощная пружина 12, препятствующая произвольному прижатию штока. Нижняя часть внутренней трубы 2 входит в направляющие пазы 7, что сохраняет устойчивостьее внутри кар у а аппарата, Весь прибор, во избежание вибрацион- ных шатаний балансиров, заполняется маслом. 1
Внизу аппарата имеется обратный клапан 14 для выпуска масла при псре- паде давления в момент опускания штока.
Действие прибора следующее. Яппа- рат опускается в скважину на бурильньи трубах, к которым прикрепляется ври помощи замка и переводника, В пере-, воднике аппарат зажат в ребрах, между! которыми свободно циркулирует рас-, твор (к долоту). Замер производится до начала долбления, а подъем аппарата производится в конце долбления при подъеме инструмен га,. Техника замера такова. Путем подачи раствора i:îä некоторым давлением, шток 8 и внутрен- няя труба 2 опускаются до соприко".Hîвен ия - та рело к 3 с острия ми отвесов 4., Так как отвесы 4 укреплены на шарни- рах Гука 5, то оНН дают отклонение некоторый угол, на который в данном, месте искривлена скважина. На поверхности каждой площадки 3 отпечатывается точка прикосновения острия отвеса 4.
Так как все ппощадки 3 расположены i в одном цилиндре Z, то одноврем нно получается несколько (8 зависимости от числа ярусов) замеров кривизны для одной точки, что позволяет с достато гной точностью установить истинный показа- тель кривизны.
Все замеры получаются взаимокон- I трольными.
Прибор для измерения кривизны бу- ровых скважин по авторскому свидетельству J6 3022, отличающийся применением трех (и более) площадок 3, скре-, пленных с внутренним цилиндром 2 при-
Леипрзмпечачьсовз. Тип „Печ. Труа . Звк. 5634-269
Предмет изобретения..Эксперт и рехзктор Ч. JI. Мочульс ий бора и прижимаемых к тяжелым отвесам 4, укрепленным в наружном неподвижном цилиндре 1 на шарнирах Гука, проходящих сквозь окна 13 внутреннего цилиндра.
