370!74

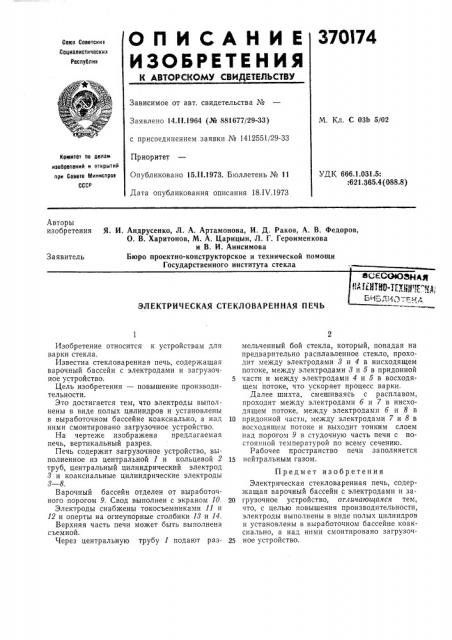

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М Кл С ОЗЪ 5/02

Заявлено 14.11.1964 (№ 881677/29-33) с присоединением заявки ¹ 1412551/29-33

Приоритет

Опубликовано 15.Н.1973. Бюллетень № 11

Дата опубликования описания 18.IV.1973

Комитет по делам нзосрвтений и открытий при Совете Министров

СССР

УДК 666.1.031.5:

:621. 365.4 (088.8) Авторы изобретения

Я. И. Андрусенко, Л. А. Артамонова, И. Д. Раков, А. В. Федоров, О. В. Харитонов, М. А. Царицын, Л. Г. Героименкова и В. И. Анисимова

Бюро проектно-конструкторское и технической помощи

Государственного института стекла

Заявитель

ВСЕСОЮЗНАЯ

ЦД hHT80» TE Yf1/IIIt lfp

БИ;. 1т.А;т- г.т.т

ЭЛЕКТРИЧЕСКАЯ СТЕКЛОВАРЕННАЯ ПЕЧЬ

Изобретение относится к устройствам для варки стекла.

Известна стекловаренная печь, содержащая варочный бассейн с электродами и загрузочное устройство.

Цель изобретения — повышение производительности.

Это достигается тем, что электроды выполнены в виде полых цилиндров и установлены в выработочном бассейне коаксиально, а над ними смонтировано загрузочное устройство.

На чертеже изображена предлагаемая печь, вертикальный разрез.

Печь содержит загрузочное устройство, выполненное из центральной 1 и кольцевой 2 труб, центральный цилиндрический электрод

8 и коаксиальные цилиндрические электроды

8 — 8.

Варочный бассейн отделен от выработочного порогом 9. Свод выполнен с экраном 10.

Электроды снабжены токосъемниками 11 и

12 и оперты на огнеупорные столбики 18 и 14.

Верхняя часть печи может быть выполнена съемной.

Через центральную трубу 1 подают размельченный бой стекла, который, попадая на предварительно расплавленное стекло, проходит между электродами 8 и 4 в нисходящем потоке, между электродами 3 и 5 в придонной части и между электродами 4 и 5 в восходящем потоке, что ускоряет процесс варки.

Далее шихта, смешиваясь с расплавом, проходит между электродами б и 7 в нисходящем потоке, между электродами б и 8 в

10 придонной части, между электродами 7 и 8 в восходящем потоке и выходит тонким слоем над порогом 9 в студочную часть печи с постоянной температурой по всему сечению.

Рабочее пространство печи заполняется

15 нейтральным газом.

Предмет изобретения

Электрическая стекловаренная печь, содержащая варочный бассейн с электродами и за20 грузочное устройство, отличающаяся тем, что, с целью повышения производительности, электроды выполнены в виде полых цилиндров и установлены в выработочном бассейне коаксиа IbHo, а над ними смонтировано загрузоч25 ное устройство.
